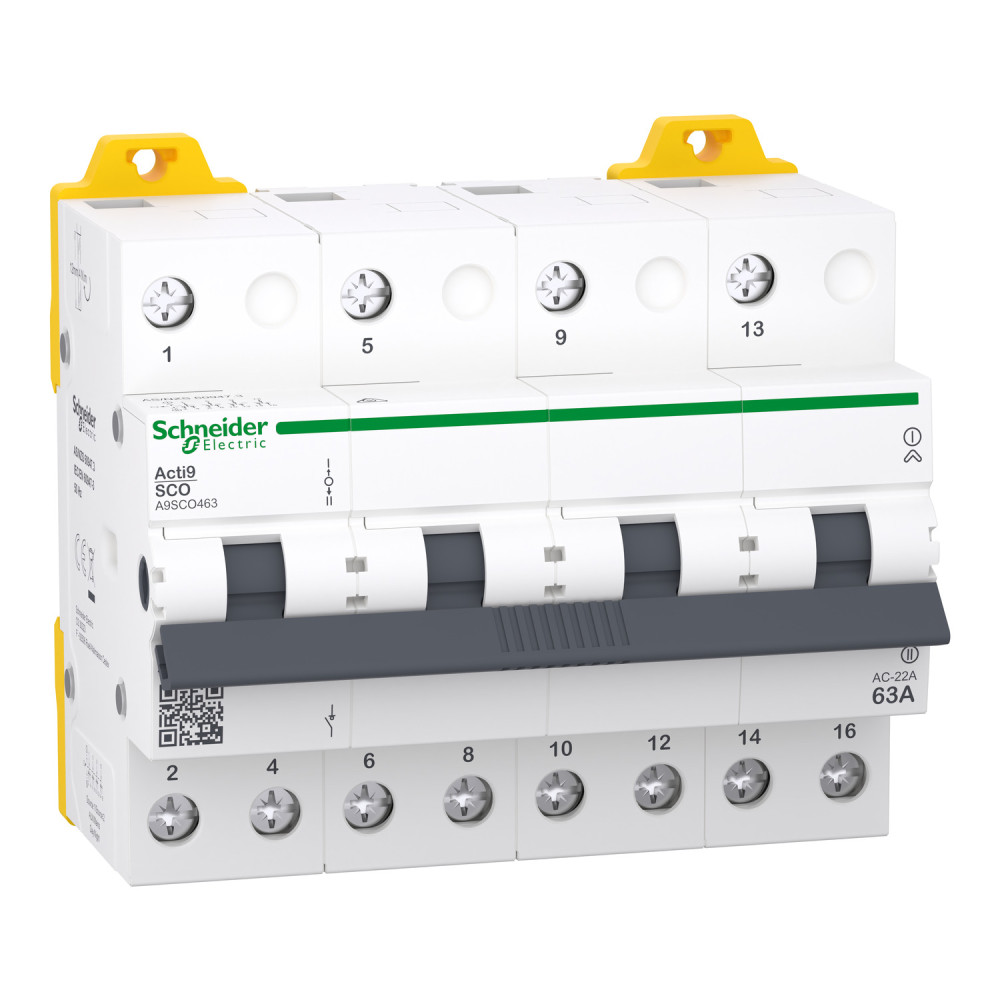

Выключатель-разъединитель 1-0-2 4P 63A 415В трехпозиционный [A9SCO463] iSSW Acti9 Schneider Electric

Переключатель 1-0-2 iSSW Acti9 4P 63A 415В, A9SCO463

---

Acti9 iSSW - трехпозиционный переключатель (I-0-II), 4 полюсный с номинальным током 63A, рабочая частота 50/60 Гц. Трехпозиционный переключатель Acti9 - это отличное решение для распределительных систем низкого напряжения, где есть потребность в постоянном питании. Он был разработан и протестирован для длительной эксплуатации. Переключатель отвечает стандартам МЕК и AS/NZS 60947-3 и имеет маркировку качества CE и RCM. Он предназначен для установки в новых зданиях или нуждающихся в реновации. Электрическая износостойкость 7 000 циклов, а механическая 10 000 циклов. Он имеет индикатор положения контактов и подходит для промышленной изоляции. Переключатель поставляется с навесной блокировкой и переключателем. Верхние и нижние клемм переключателя винтовые. Подключение возможно осуществить с помощью жестких медных кабелей с сечением от 1 мм2 до 25 мм2. Также возможно осуществить подключение с помощью гибких медных кабелей или кабелей с наконечниками с сечением от 1 мм2 до 16 мм2. Номинальнае рабочее напряжение 400-415 В переменного тока. Номинальное напряжение изоляции 690 В. Номинальное импульсное выдерживаемое напряжение 6 кВ. Номинальная включающая способность при коротком замыкании 1.26 кА (пиковая). Номинальный кратковременный выдерживаемый ток 1,26 кА в течение 1 с при напряжении 400-415 В переменного тока. Переключатель может быть установлен на DIN-рейку шириной 35 мм Размеры (Ш) 105ммx (В) 85ммx (Г) 44мм Вес 448 г. Степень загрязнения 3. Категория использования АС-23А и АС-22А. Длина зачистки провода составляет 12 мм (сверху и снизу). Момент затяжки соединения составляет 4 Н·м (верхний и нижний) для отвертки PZ2. Степень защиты IP20 и становится IP40, когда переключатель установлен в щит. Рабочая температура от -25°C до +60°C.

---

Серия продукта	Acti9
Описание полюсов	4P
Индикатор положения контакта	да
Стандарты	AS/NZS 60947-3
Монтажная опора	35 мм DIN-рейка
Категория применения	AC-22A
Ширина	105 мм
Глубина	44 мм
Высота	85 мм
[Ue] номинальное рабочее напряжение	400/415 В
Рабочая температура окружающей среды	-25-60 °C
Степень защиты	IP40 внутри щита
Тип управления	переключатель 3 положения
Степень загрязнения	3
Механическая износостойкость	10000 циклов
Количество модулей Ш = 9 мм	12
[Ui] Номинальное напряжение изоляции	690 В
Клеммы подключения	Винтовые зажимы (верхний и нижний) 1-25 мм жесткий
Длина зачистки проводов	12 мм для верхнее и нижнее соединение
Электрическая износостойкость	7000 циклов
Момент затяжки	4-4 Н.м верхний и нижний
[Ie] номинальный рабочий ток	63 А
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ
Частота сети	50/60 Гц
Тип сети	переменный ток
[Icm] номинальная наибольшая включающая способность	1.26 кА
[Icw] номинальный кратковременно допустимый ст	1.26 кА на протяжении 1 с на 400/415 В
Тип контакта и соединения	4 перемикаючих контакти
Номинальная рабочая мощность [Вт]	35 кВт на 400 В (AC-22A)
Производитель	Schneider Electric
Страна производитель	Индия
