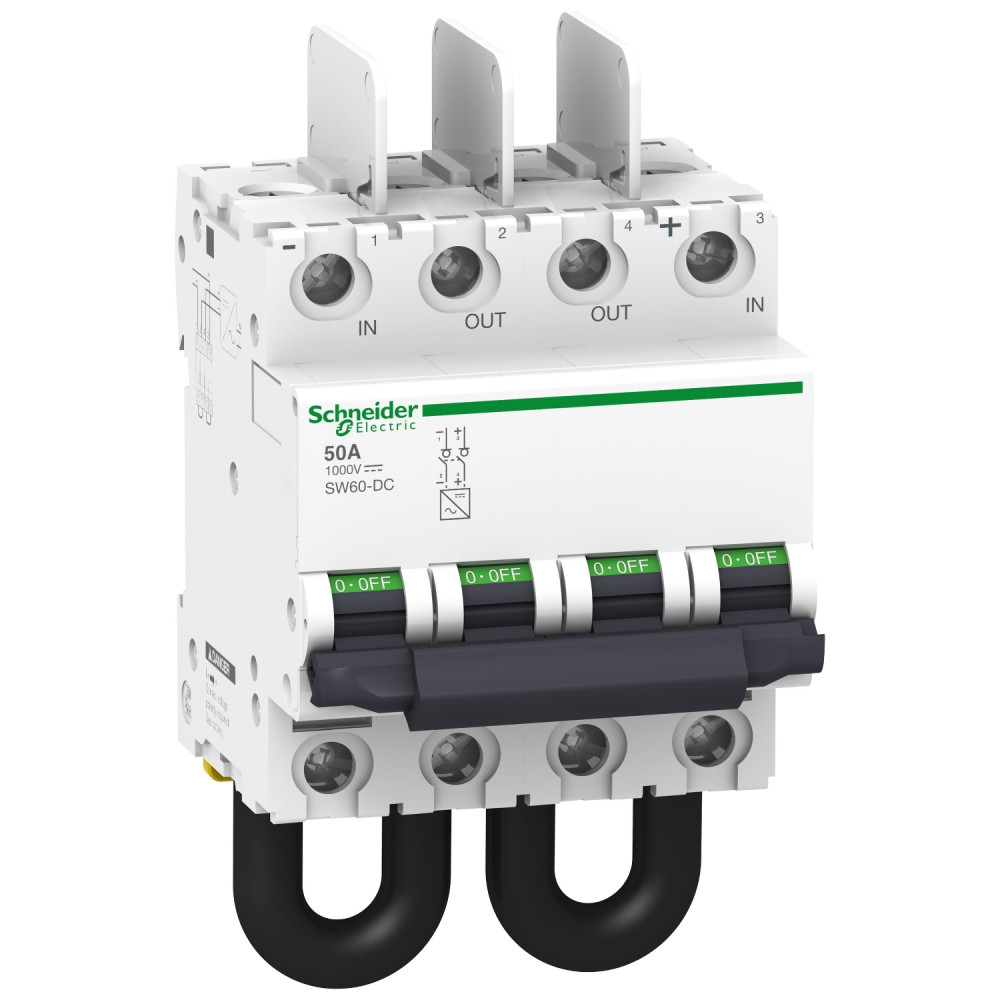

Вимикач-роз'єднувач 2P 50A 1000V DC [A9N61699] SW60-DC Schneider Electric

Автоматичний вимикач SW60-DC 1000V 2P 50А, A9N61699

---

SW60-DC - це низьковольтний вимикач-роз'єднувач, призначений для відключення ланцюжка фотоелектричних модулів і фотоелектричного інвертора. Він має 2P полюс. Його номінальний струм становить 50 А при 1000 В пост. струму для категорії використання DC-21A. Він може встановлюватися на DIN-рейку. Кількість модулів Ш= 9мм - 8. Він має ступінь захисту IP40 (відповідно до МЕК/EN 60529) на своїх клемах в щиті. Він призначений для ізоляції інвертора від решти фотоелектричної установки для проведення операцій технічного обслуговування в умовах повної безпеки. Механізм швидкого закриття, що не залежить від швидкості натискання на перемикач, збільшує термін його служби. Функції відключення або індикації положення забезпечуються дистанційно шляхом додавання електричних допоміжних пристроїв. Наявність зеленої смужки гарантує фізичне розмикання контактів і дозволяє виконувати операції на наступному ланцюзі в цілковитій безпеці. Цей продукт відповідає вимогам МЕК/EN 60947-3.

---

Серія продукту	SW60
Тип виробу або компоненту	Вимикач-роз'єднувач
Назва пристрою	SW60-DC
Область застосування перемикача	Захист фотоелектричного інвертора
Опис полюсів	2P
Категорія застосування	DC-21A
Відповідність вимогам по ізоляції	Так відповідно до МЕК 60947-3
[Ie] номінальний робочий струм	50 А DC-21A 1000 В постійний струм 40 °C; 63 А DC-21A 1000 В постійний струм 5 °C; 61 А DC-21A 1000 В постійний струм 10 °C; 60 А DC-21A 1000 В постійний струм 15 °C; 58 А DC-21A 1000 В постійний струм 20 °C; 56 А DC-21A 1000 В постійний струм 25 °C; 54 А DC-21A 1000 В постійний струм 30 °C; 52 А DC-21A 1000 В постійний струм 35 °C; 48 А DC-21A 1000 В постійний струм 45 °C; 46 А DC-21A 1000 В постійний струм 50 °C; 41 А DC-21A 1000 В постійний струм 60 °C; 35 А DC-21A 1000 В постійний струм 70 °C
Падіння напруги	251 мВ 5,02 мОм 12,54 В 50 А
[Ui] номінальна напруга ізоляції	1000 В постійний струм
[Uimp] номінальна імпульсна витримувана напруга	6 кВ
Polarity sensitivity	Yes (+ and - has to be respected for connection)
Тип керування	Перемикач
Спосіб кріплення	Фіксація
Монтажна опора	Симетрична din-рейка 35 мм
Кількість модулів Ш = 9 мм	8
Висота	132,7 мм
Ширина	72 мм
Глибина	77,4 мм
Вага нетто	0,53 кг
Колір	Білий
Механічна зносостійкість	20000 циклів
Електрична зносостійкість	3000 циклів
Клеми підключення	Тунельна клема (верхня частина) 1…35 мм² жорсткий; Тунельна клема (верхня частина) 1…25 мм² гнучкий; Попередньо підключений кабель (зворотній бік)
Момент затягування	3,5 Н·м
Код сумісності	SW60-DC
