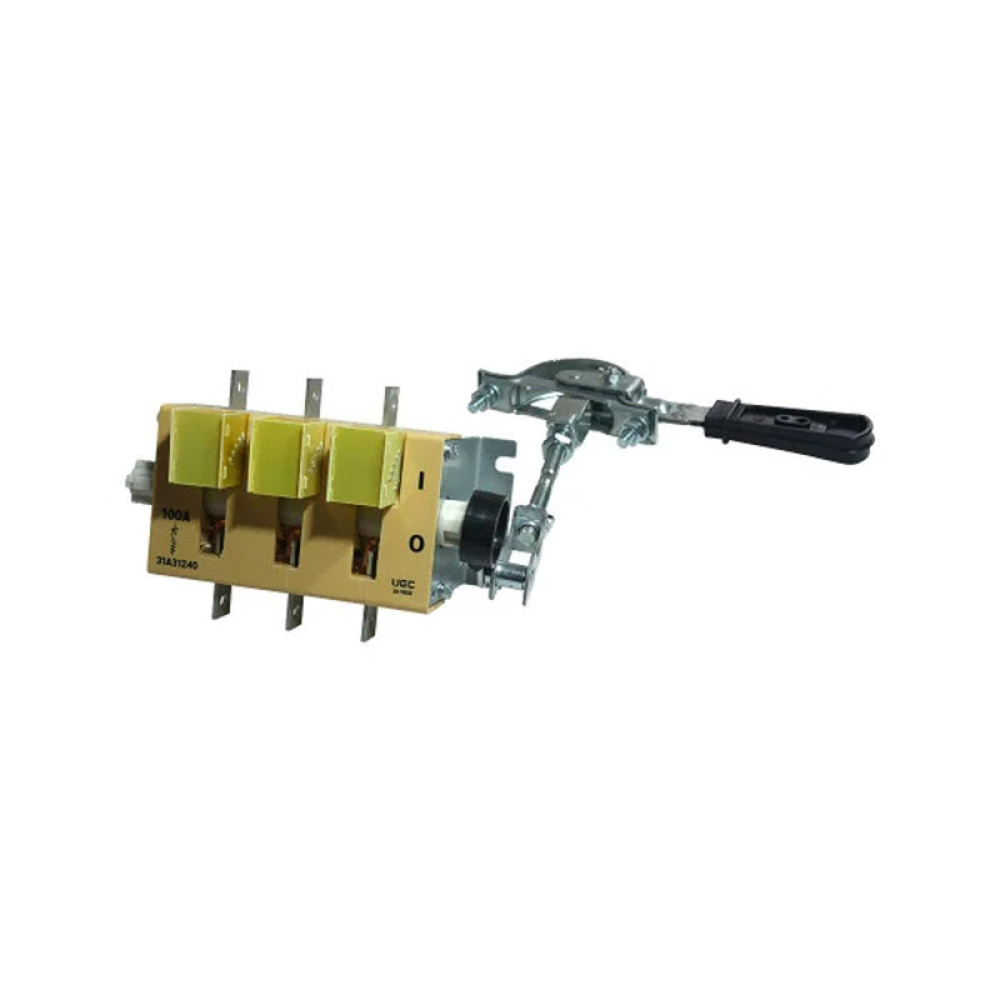

Вимикач-роз'єднувач "I-0" 3P 100A 690V рукоятка спереду [SB-VR32-31A31-1-100] ВР32-31A31240 UEC

Вимикач-роз'єднувач ВР32-31A31240 100А рукоятка спереду UEC, SB-VR32-31A31-1-100

---

Вимикач-роз’єднувач ВР32 торговельної марки UEC на один та два напрямки призначені для вмикання, перемикання, пропускання та вимикання мереж змінного струму з номінальною напругою до 690 В та частотою 50 Гц. Пристрої щодо безпеки відповідають вимогам «Технічного регламенту низьковольтного електричного обладнання» та ДСТУ EN 60947-3.

---

Кількість полюсів	3
Максимально допустима робоча напруга Ue AC, В	690
Частота, Гц	50-60
Номінальний робочий струм Ie, А	100
Умовний тепловий струм на відкритому повітрі Ith, А	100
Умовний тепловий струм в оболонці Ithe, А	80
Номінальний робочий струм Ie при Ue = 400 В залежно від категорії застосування, А (АС-20В)	100
Номінальний робочий струм Ie при Ue = 400 В залежно від категорії застосування, А (АС-21В)	100
Номінальний робочий струм Ie при Ue = 400 В залежно від категорії застосування, А (АС-22В)	80
Номінальний робочий струм Ie при Ue = 400 В залежно від категорії застосування, А (АС-23В)	50
Номінальний робочий струм Ie при Ue = 690 В залежно від категорії застосування, А (АС-21В)	100
Номінальний робочий струм Ie при Ue = 690 В залежно від категорії застосування, А (АС-22В)	80
Номінальний робочий струм Ie при Ue = 690 В залежно від категорії застосування, А (АС-23В)	20
Теплові втрати, Вт/полюс	3
Номінальний короткочасний витримуваний протягом 1 с струм Icw, А	5000
Номінальний умовний струм короткого замикання, А	8000
Мінімальний робочий коефіцієнт потужності ланцюга (cosφ) при U/Ue рівному 1,05 (при вмиканні та вимиканні) АС20В	1
Мінімальний робочий коефіцієнт потужності ланцюга (cosφ) при U/Ue рівному 1,05 (при вмиканні та вимиканні) АС21В	0,95
Мінімальний робочий коефіцієнт потужності ланцюга (cosφ) при U/Ue рівному 1,05 (при вмиканні та вимиканні) АС22В	0,65
Мінімальний робочий коефіцієнт потужності ланцюга (cosφ) при U/Ue рівному 1,05 (при вмиканні та вимиканні) АС23В	0,45
Номінальна напруга ізоляції Ui, В	690
Номінальна імпульсна витримувана напруга, Uіmp, кВ	8
Ступінь захисту згідно ДСТУ EN 60529	IP00 – передня сторона / IP32 - з боку приводу при встановленні в НКП
Спосіб керування	ручний
Ремонтопридатність	неремонтопридатні
Тип приєднуваних провідників	проводи та кабелі з проведенням спеціальної підготовки, шини
Матеріал приєднуваних провідників	мідь, алюміній
Матеріал пластин дугогасних камер	оцинкована сталь
Електрична зносостійкість при Ue = 400 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-20В)	4000
Електрична зносостійкість при Ue = 400 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-21В)	4000
Електрична зносостійкість при Ue = 400 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-22В)	3200
Електрична зносостійкість при Ue = 690 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-21В)	300
Електрична зносостійкість при Ue = 690 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-22В)	300
Електрична зносостійкість при Ue = 690 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-23В)	300
Механічна зносостійкість, циклів Вмикання-Вимикання	25000
Зусилля, що прикладається до рукоятки ручного приводу, не більше, Н	100 (50
Переріз струмопровідних жил, придатних для приєднання, мм2	10…50
Номінальний режим експлуатації	тривалий
