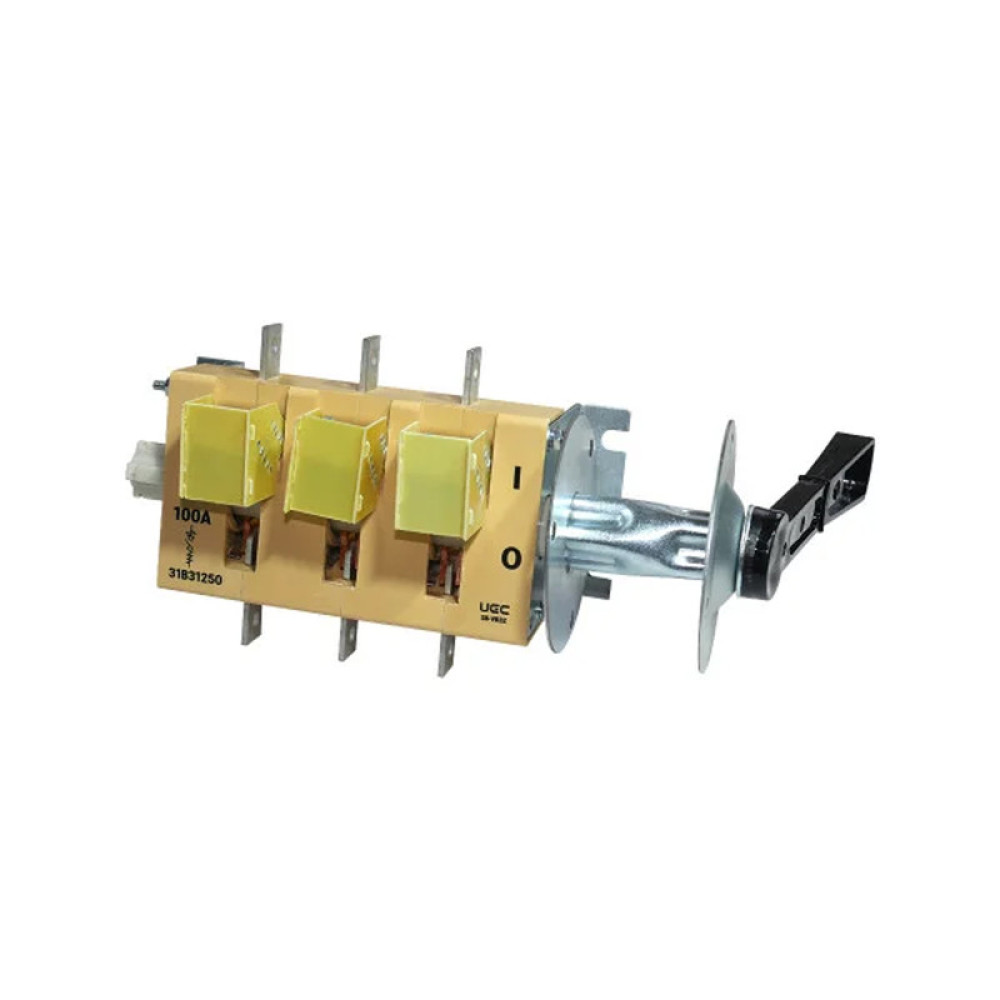

Выключатель-разъединитель "I-0" 3P 100A 690V съемная рукоятка [SB-VR32-31B31-1-100] ВР32-31В31250 UEC

Выключатель-разъединитель ВР32-31В31250 100А съемная рукоятка UEC, SB-VR32-31B31-1-100

---

Выключатель-разъединитель ВР32 торговой марки UEC на одно и два направления предназначен для включения, переключения, пропускания и выключения сетей переменного тока с номинальным напряжением до 690 В и частотой 50 Гц. Устройства безопасности соответствуют требованиям «Технического регламента низковольтного электрического оборудования» и ДСТУ EN 60947-3.

---

Количество полюсов	3
Максимально допустимое рабочее напряжение Ue AC, В	690
Частота, Гц	50-60
Номинальный рабочий ток Ie, А	100
Условный тепловой ток на открытом воздухе Ith, А	100
Условный тепловой ток в оболочке Ithe, А	80
Номинальный рабочий ток Ie при Ue = 400 В в зависимости от категории применения, А (АС-20В)	100
Номинальный рабочий ток Ie при Ue = 400 В в зависимости от категории применения, А (АС-21В)	100
Номинальный рабочий ток Ie при Ue = 400 В в зависимости от категории применения, А (АС-22В)	80
Номинальный рабочий ток Ie при Ue = 400 В в зависимости от категории применения, А (АС-23В)	50
Номинальный рабочий ток Ie при Ue = 690 В в зависимости от категории применения, А (АС-21В)	100
Номинальный рабочий ток Ie при Ue = 690 В в зависимости от категории применения, А (АС-22В)	80
Номинальный рабочий ток Ie при Ue = 690 В в зависимости от категории применения, А (АС-23В)	20
Тепловые потери, Вт/полюс	3
Номинальный кратковременный выдерживаемый в течение 1 с ток Icw, А	5000
Номинальный условный ток короткого замыкания, А	8000
Минимальный рабочий коэффициент мощности цепи (cosφ) при U/Ue равном 1,05 (при включении и выключении) АС20В	1
Минимальный рабочий коэффициент мощности цепи (cosφ) при U/Ue равном 1,05 (при включении и выключении) АС21В	0,95
Минимальный рабочий коэффициент мощности цепи (cosφ) при U/Ue равном 1,05 (при включении и выключении) АС22В	0,65
Минимальный рабочий коэффициент мощности цепи (cosφ) при U/Ue равном 1,05 (при включении и выключении) АС23В	0,45
Номинальное напряжение изоляции Ui, В	690
Номинальное импульсное выдерживаемое напряжение, Uimp, кВ	8
Степень защиты согласно ДСТУ EN 60529	IP00 – передняя сторона / IP32 – со стороны привода при установке в НКП
Способ управления	ручной
Ремонтопригодность	неремонтопригодные
Тип подключаемых проводников	проводы и кабели с проведением специальной подготовки, шины
Материал присоединяемых проводников	медь, алюминий
Материал пластин дугогасительных камер	оцинкованная сталь
Электрическая износостойкость при Ue=400 В в зависимости от категории применения, циклов Включение-Выключение (АС-20В)	4000
Электрическая износостойкость при Ue=400 В в зависимости от категории применения, циклов Включение-Выключение (АС-21В)	4000
Электрическая износостойкость при Ue=400 В в зависимости от категории применения, циклов Включение-Выключение (АС-22В)	3200
Электрическая износостойкость при Ue=690 В в зависимости от категории применения, циклов Включение-Выключение (АС-21В)	300
Электрическая износостойкость при Ue=690 В в зависимости от категории применения, циклов Включение-Выключение (АС-22В)	300
Электрическая износостойкость при Ue=690 В в зависимости от категории применения, циклов Включение-Выключение (АС-23В)	300
Механическая износостойкость, циклов Включение-Выключение	25000
Усилие, прилагаемое к рукоятке ручного привода, не более, Н	100 (50
Сечение токопроводящих жил, пригодных для присоединения, мм2	10…50
Номинальный режим эксплуатации	длительный
