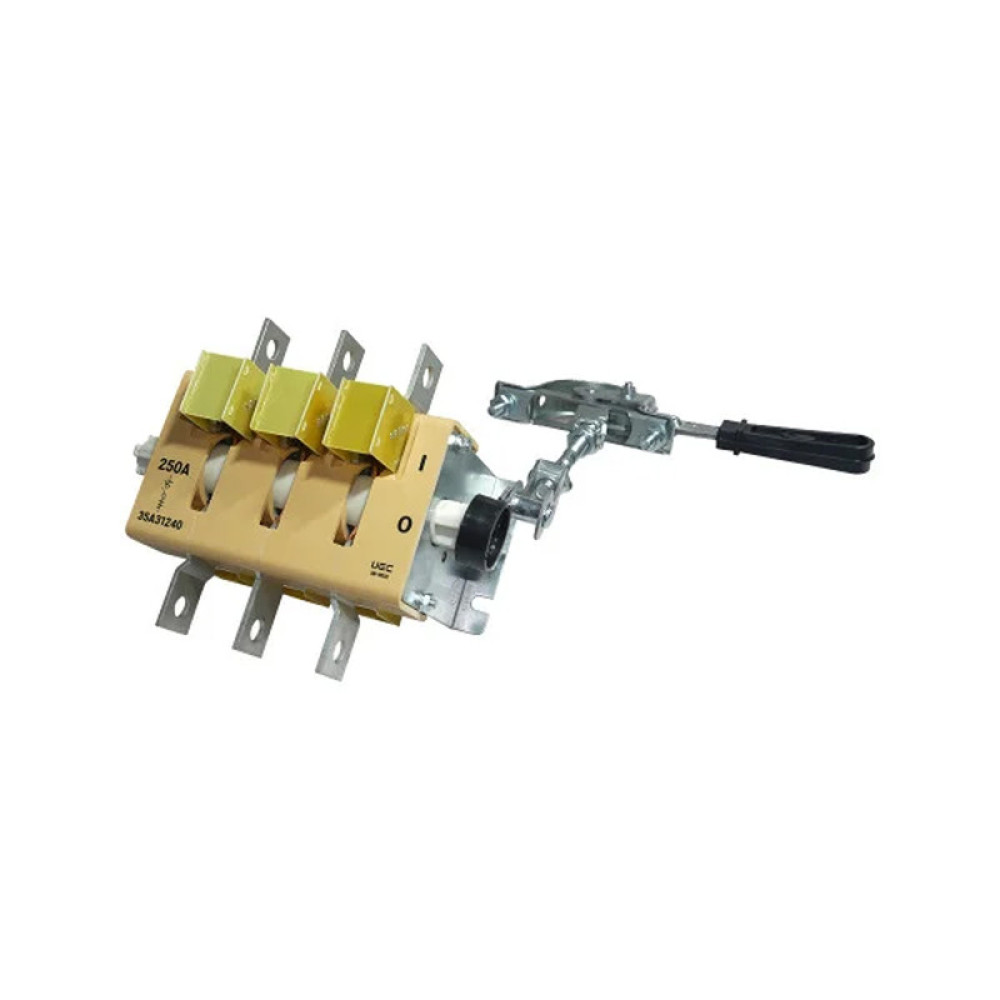

Выключатель-разъединитель "I-0" 3P 250A 690V рукоятка спереди [SB-VR32-35A31-1-250] ВР32-35A31240 UEC

Выключатель-разъединитель ВР32-35A31240 250А рукоятка спереди UEC, SB-VR32-35A31-1-250

---

Выключатель-разъединитель ВР32 торговой марки UEC на одно и два направления предназначен для включения, переключения, пропускания и выключения сетей переменного тока с номинальным напряжением до 690 В и частотой 50 Гц. Устройства безопасности соответствуют требованиям «Технического регламента низковольтного электрического оборудования» и ДСТУ EN 60947-3.

---

Количество полюсов	3
Максимально допустимое рабочее напряжение Ue AC, В	690
Частота, Гц	50-60
Номинальный рабочий ток Ie, А	250
Условный тепловой ток на открытом воздухе Ith, А	250
Условный тепловой ток в оболочке Ithe, А	200
Номинальный рабочий ток Ie при Ue = 400 В в зависимости от категории применения, А (АС-20В)	250
Номинальный рабочий ток Ie при Ue = 400 В в зависимости от категории применения, А (АС-21В)	250
Номинальный рабочий ток Ie при Ue = 400 В в зависимости от категории применения, А (АС-22В)	125
Номинальный рабочий ток Ie при Ue = 400 В в зависимости от категории применения, А (АС-23В)	80
Номинальный рабочий ток Ie при Ue = 690 В в зависимости от категории применения, А (АС-21В)	250
Номинальный рабочий ток Ie при Ue = 690 В в зависимости от категории применения, А (АС-22В)	125
Номинальный рабочий ток Ie при Ue = 690 В в зависимости от категории применения, А (АС-23В)	40
Тепловые потери, Вт/полюс	15
Номинальный кратковременный выдерживаемый в течение 1 с ток Icw, А	8000
Номинальный условный ток короткого замыкания, А	14000
Минимальный рабочий коэффициент мощности цепи (cosφ) при U/Ue равном 1,05 (при включении и выключении) АС20В	1
Минимальный рабочий коэффициент мощности цепи (cosφ) при U/Ue равном 1,05 (при включении и выключении) АС21В	0,95
Минимальный рабочий коэффициент мощности цепи (cosφ) при U/Ue равном 1,05 (при включении и выключении) АС22В	0,65
Минимальный рабочий коэффициент мощности цепи (cosφ) при U/Ue равном 1,05 (при включении и выключении) АС23В	0,45
Номинальное напряжение изоляции Ui, В	690
Номинальное импульсное выдерживаемое напряжение, Uimp, кВ	8
Степень защиты согласно ДСТУ EN 60529	IP00 – передняя сторона / IP32 – со стороны привода при установке в НКП
Способ управления	ручной
Ремонтопригодность	неремонтопригодные

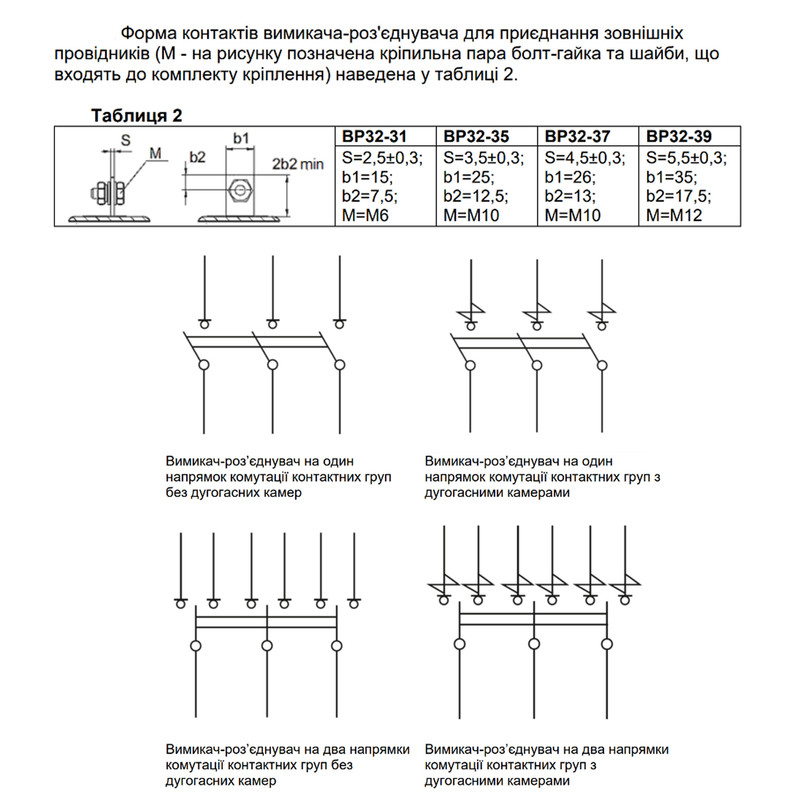

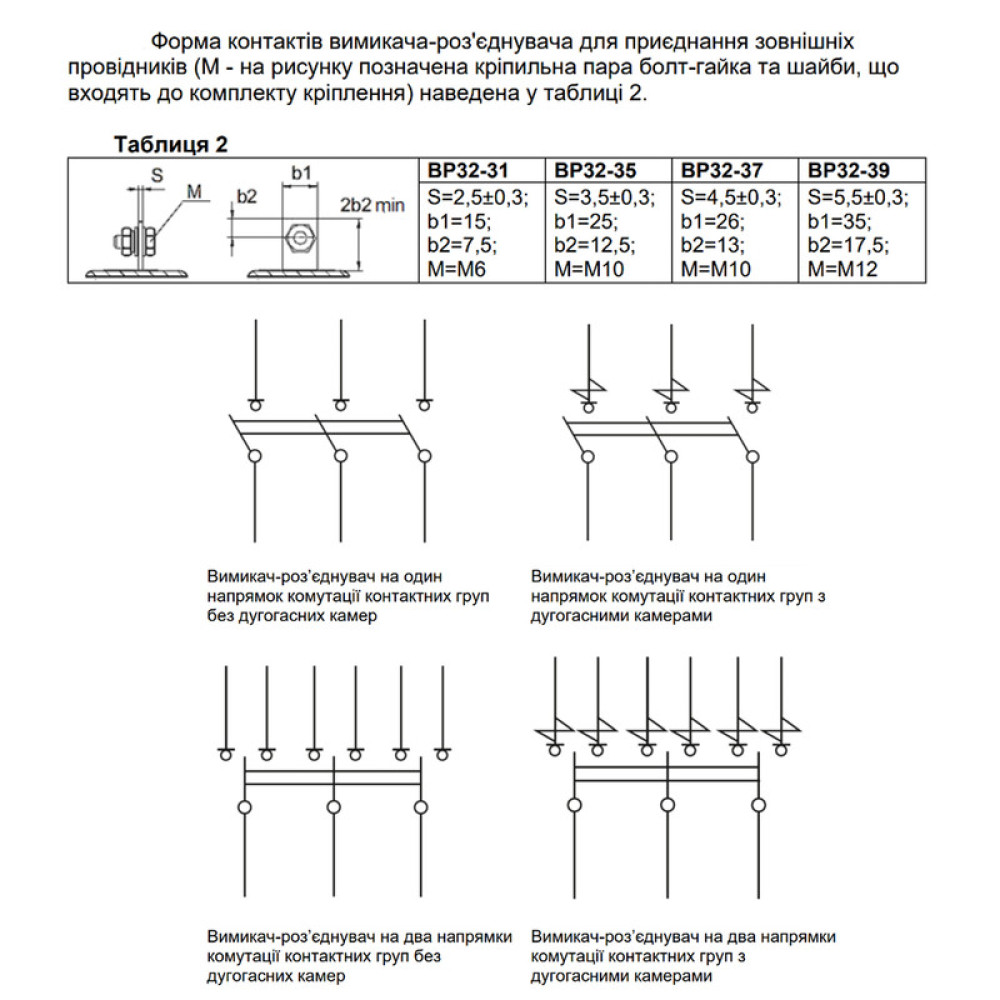

Тип подключаемых проводников	проводы и кабели с проведением специальной подготовки, шины
Материал присоединяемых проводников	медь, алюминий
Материал пластин дугогасительных камер	оцинкованная сталь
Электрическая износостойкость при Ue=400 В в зависимости от категории применения, циклов Включение-Выключение (АС-20В)	2500
Электрическая износостойкость при Ue=400 В в зависимости от категории применения, циклов Включение-Выключение (АС-21В)	2000
Электрическая износостойкость при Ue=400 В в зависимости от категории применения, циклов Включение-Выключение (АС-22В)	1600
Электрическая износостойкость при Ue=690 В в зависимости от категории применения, циклов Включение-Выключение (АС-21В)	200
Электрическая износостойкость при Ue=690 В в зависимости от категории применения, циклов Включение-Выключение (АС-22В)	200
Электрическая износостойкость при Ue=690 В в зависимости от категории применения, циклов Включение-Выключение (АС-23В)	300
Механическая износостойкость, циклов Включение-Выключение	25000
Усилие, прилагаемое к рукоятке ручного привода, не более, Н	100 (50
Сечение токопроводящих жил, пригодных для присоединения, мм2	70…150
Номинальный режим эксплуатации	длительный
