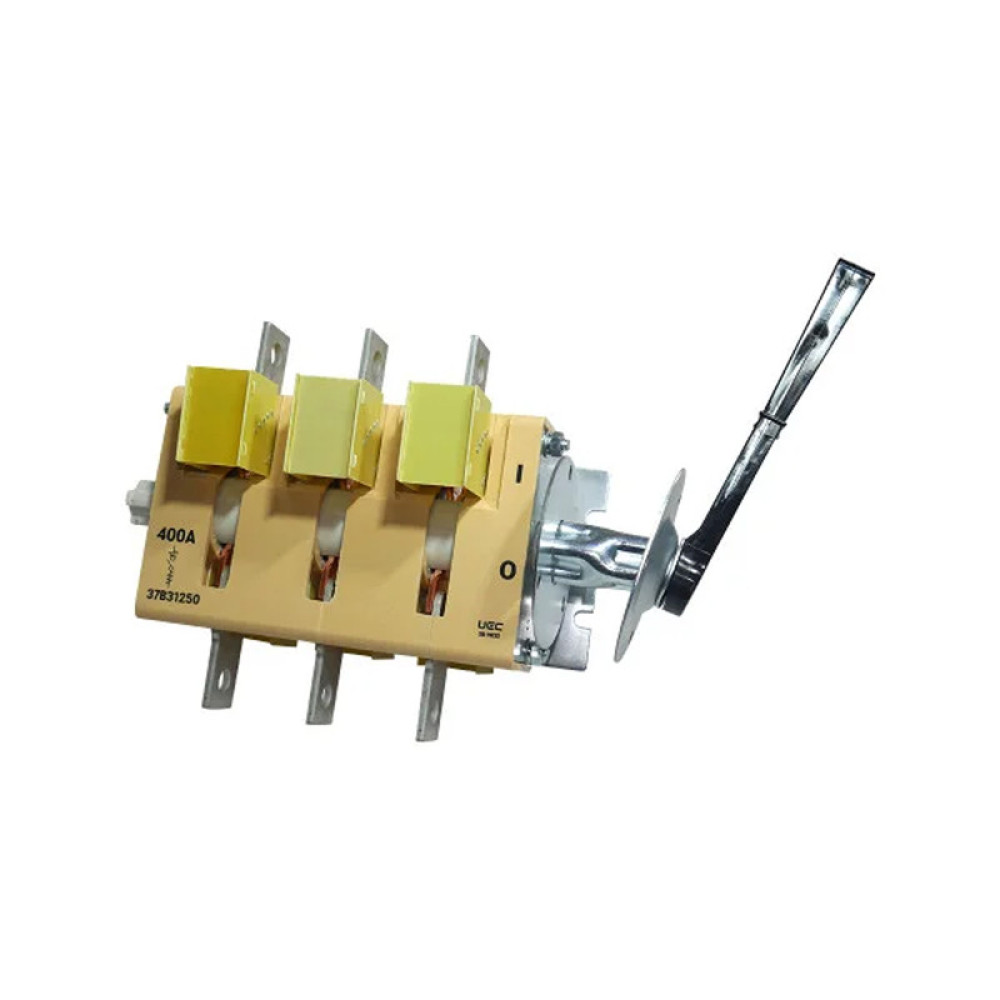

Вимикач-роз'єднувач "I-0" 3P 400A 690V з'ємна рукоятка [SB-VR32-37B31-1-400] ВР32-37В31250 UEC

Вимикач-роз'єднувач ВР32-37В31250 400А з'ємна рукоятка UEC, SB-VR32-37B31-1-400

---

Вимикач-роз’єднувач ВР32 торговельної марки UEC на один та два напрямки призначені для вмикання, перемикання, пропускання та вимикання мереж змінного струму з номінальною напругою до 690 В та частотою 50 Гц. Пристрої щодо безпеки відповідають вимогам «Технічного регламенту низьковольтного електричного обладнання» та ДСТУ EN 60947-3.

---

Кількість полюсів	3
Максимально допустима робоча напруга Ue AC, В	690
Частота, Гц	50-60
Номінальний робочий струм Ie, А	400
Умовний тепловий струм на відкритому повітрі Ith, А	400
Умовний тепловий струм в оболонці Ithe, А	315
Номінальний робочий струм Ie при Ue = 400 В залежно від категорії застосування, А (АС-20В)	400
Номінальний робочий струм Ie при Ue = 400 В залежно від категорії застосування, А (АС-21В)	400
Номінальний робочий струм Ie при Ue = 400 В залежно від категорії застосування, А (АС-22В)	200
Номінальний робочий струм Ie при Ue = 400 В залежно від категорії застосування, А (АС-23В)	-
Номінальний робочий струм Ie при Ue = 690 В залежно від категорії застосування, А (АС-21В)	400
Номінальний робочий струм Ie при Ue = 690 В залежно від категорії застосування, А (АС-22В)	200
Номінальний робочий струм Ie при Ue = 690 В залежно від категорії застосування, А (АС-23В)	-
Теплові втрати, Вт/полюс	35
Номінальний короткочасний витримуваний протягом 1 с струм Icw, А	11000
Номінальний умовний струм короткого замикання, А	22000
Мінімальний робочий коефіцієнт потужності ланцюга (cosφ) при U/Ue рівному 1,05 (при вмиканні та вимиканні) АС20В	1
Мінімальний робочий коефіцієнт потужності ланцюга (cosφ) при U/Ue рівному 1,05 (при вмиканні та вимиканні) АС21В	0,95
Мінімальний робочий коефіцієнт потужності ланцюга (cosφ) при U/Ue рівному 1,05 (при вмиканні та вимиканні) АС22В	0,65
Мінімальний робочий коефіцієнт потужності ланцюга (cosφ) при U/Ue рівному 1,05 (при вмиканні та вимиканні) АС23В	0,45
Номінальна напруга ізоляції Ui, В	690
Номінальна імпульсна витримувана напруга, Uіmp, кВ	8
Ступінь захисту згідно ДСТУ EN 60529	IP00 – передня сторона / IP32 - з боку приводу при встановленні в НКП
Спосіб керування	ручний
Ремонтопридатність	неремонтопридатні
Тип приєднуваних провідників	проводи та кабелі з проведенням спеціальної підготовки, шини
Матеріал приєднуваних провідників	мідь, алюміній
Матеріал пластин дугогасних камер	оцинкована сталь
Електрична зносостійкість при Ue = 400 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-20В)	2500
Електрична зносостійкість при Ue = 400 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-21В)	2000
Електрична зносостійкість при Ue = 400 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-22В)	1600
Електрична зносостійкість при Ue = 690 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-21В)	200
Електрична зносостійкість при Ue = 690 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-22В)	200
Електрична зносостійкість при Ue = 690 В у залежності від категорії застосування, циклів Вмикання-Вимикання (АС-23В)	-
Механічна зносостійкість, циклів Вмикання-Вимикання	16000
Переріз струмопровідних жил, придатних для приєднання, мм2	120…3x120
Номінальний режим експлуатації	тривалий
