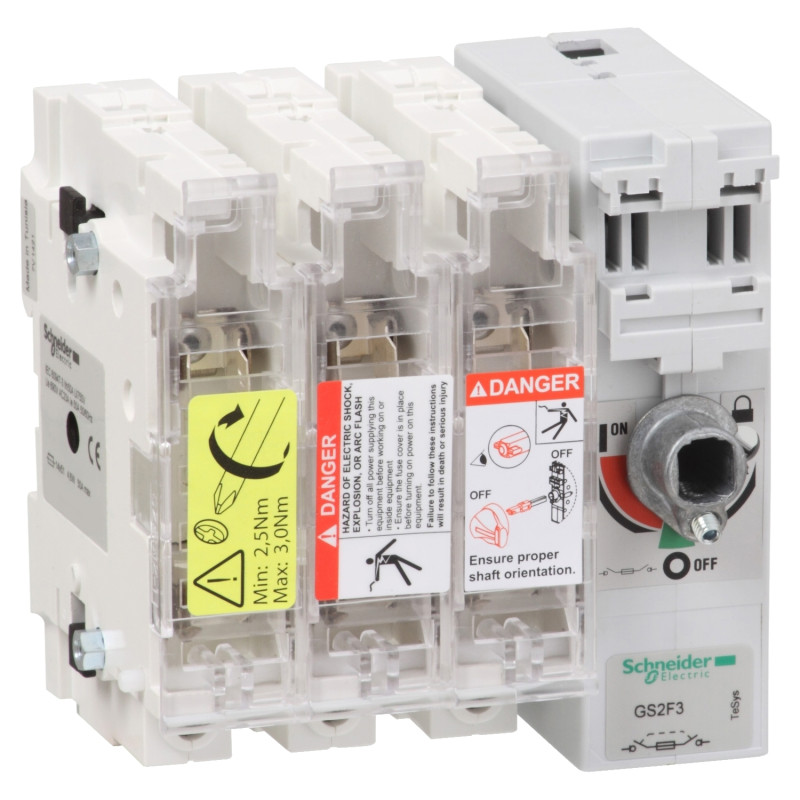

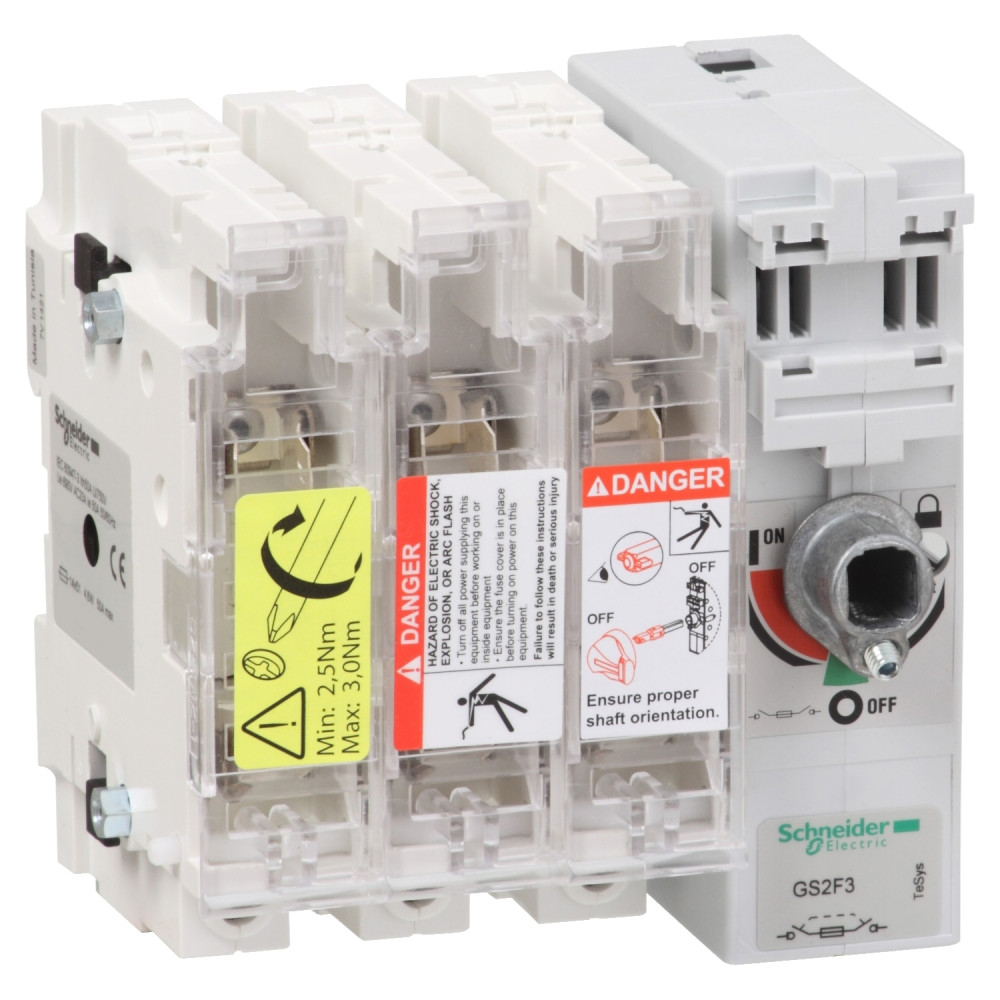

Выключатель-разъединитель "I-0" 3P 50A 690V с предохранителями 14x51 [GS2F3] TeSys Schneider Electric

Рубильник с предохранителями 3X 50A 14x51, GS2F3

---

Разъединитель с предохранителями TeSys GS, 3 полюса (3P), 50A/750V, для использования с цилиндрическими плавкими вставками NFC размером 14x51mm до 50A, для двигателей до 25kW@400V AC-23. Для оснащения внешней передней стороной или правой рукояткой GS2AH (доступно несколько моделей). Он обеспечивает винтовые клеммы с 3P клеммными крышками, высокий номинальный ток короткого замыкания 100 кА при 400 В. Дополнительные модули вспомогательных контактов GS1AM (монтаж спереди), GS1AN (монтаж сбоку), GS1AF (монтаж сверху для сигнализации перегорания с предохранением). Доступны цилиндрические плавкие вставки типа aM и gG 14x51 мм без фиксаторов DF2EA, DF2EN и с соответствующими фиксаторами DF3EA, DF3EN (заказываются по отдельности). Сертифицированный по нескольким стандартам (IEC, Marine), отвечает требованиям Green Premium (RoHS/REACh).

---

Диапазон	TeSys
Название продукта	TeSys GS
Название устройства	GS2F
Тип изделия или компонента	Выключатель-разъединитель-предохранитель
Описание полюсов	3P
Описание защищённых полюсов	3t
Тип контакта и соединения	3 нормально открытых
[Ith] условный тепловой ток	50 А (при 40 °C)
[Ie] номинальный рабочий ток	40 А при 440 В DC-23A/DC-23B; 50 А при 400/500/690 В AC-23A/AC-23B
Тип предохранителя	NFC
Размер предохранителя	14 x 51 мм
Тип сети	Переменный ток / Постоянный ток
Частота сети	50/60 Гц
Тип рукоятки управления	Внешняя лицевая, внешняя правая боковая
Монтажная опора	Пластина
[Ui] номинальное напряжение изоляции	750 В AC 50/60 Гц
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ
Номинальная рабочая мощность	25 кВт (400 В); 33 кВт (500 В); 45 кВт (690 В)
Включающая способность	500 А при 400 В AC-23B
Отключающая способность	400 А при 400 В AC-23B
Устойчивость к току КЗ	10,6 кА
Механическая износостойкость	10000 циклов
Электрическая износостойкость	1500 циклов AC/DC-23A, 300 циклов AC/DC-23B
Клеммы подключения	Цепь питания: наконечники-кольцевые клеммы 6…25 мм²
[Icm] номинальная наибольшая включающая способность	100 кА при 400 В с предохранителями gG
Момент затяжки	3,2 Н·м
Стандарты	IEC 60947-3
Сертификация изделия	CE
Степень защиты	IP20 (с крышкой терминала)
Рабочая температура	-20…70 °C
Температура хранения	-40…80 °C
Огнестойкость	850 °C
