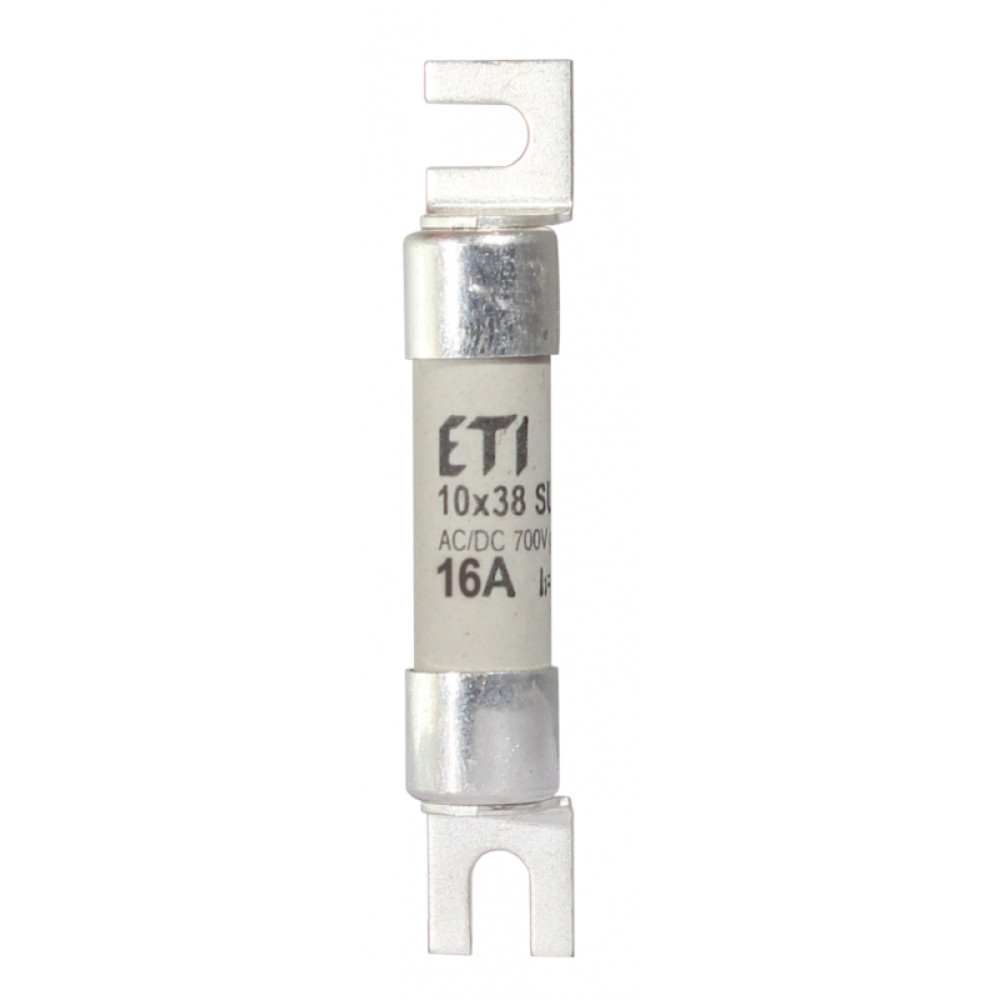

Запобіжник циліндричний плавкий 16A gR-PV 10x38мм 700В 50кА [2625306] CH SU ETI

Запобіжник CH SU 10x38 gR-PV 16A 700V (50kA AC/8kA DC), 2625306

---

Останнім часом всі виробники обладнання та пристроїв, що містять напівпровідникові компоненти (напр. тиристори), не встановлюють захисні елементи (плавкі вставки) в конструкцію виробів, щоб зменшити витрати на виробництво, а також зменшити габаритні розміри самих пристроїв. Багато систем мають лише електронний захист, недоліком якого є погіршення номінальних характеристик захисту внаслідок впливу перенапруг в системі та старіння компонентів захисту. Запобіжники ж мають характеристики, які не змінюються з часом та забезпечують надійний захист напівпровідникових елементів.

У разі використання запобіжників для захисту напівпровідників важливо застосовувати саме надшвидкі запобіжники, а не звичайні промислового використання, оскільки час спрацювання надшвидких запобіжників - 10мс при 5-6 кратному значенні In, а діапазон виходу з ладу тиристора >10 x In (за 10мс). Параметри спрацювання звичайних запобіжників 15-30 x In за 10мс. Запобіжники "UQ" є найбільш надійним способом захисту напівпровідникових елементів від вибуху(вибух самого напівпровідника (IGBT) впливає і на інші компоненти, так як гази, що виникають під час вибуху, осідають на чутливих елементах) (див.рис.1). Критерієм вибору типу запобіжника є вид запуску механізмів (легкий чи тяжкий), в яких використовуються напівпровідники. У разі легкого пуску - рекомендується використання запобіжників циліндричного або ножового типів. У разі тяжкого пуску - ножові чи запобіжники, що встановлюються на шину.

---

Артикул:	002625306
Назва:	CH10x38SU gR 16A/700V AC/DC
Категорія:	Запобіжник
Призначено для:	Захист установок PV
Підгрупа:	PV
Призначення:	Запобіжники спеціального призначення
L/R (ms):	2
Тип:	CH SU
Типорозмір:	10x38
Номінальний струм (A):	16
Номінальна напруга AC (В):	700
Номінальна напруга DC (В):	700
Характеристика:	gR
Відключаюча здатність AC (кA):	50
Відключаюча здатність DC (кA):	8
Додаток:	Для захисту напівпровідникових пристроїв
Потужність розсіювання (0,7xIn) (W):	1,06
Pd (W):	2,61
Переддуговий Інтеграл Джоуля (A²s):	97
Робочий Інтеграл Джоуля (A²s):	182
Стандарт:	IEC 60269-4
Класифікація	EC002704
Конструктивний розмір (габарит)	CH10
Номінальна напруга в мережі постійного струму	700
Призначення / область Застосування	Для захисту напівпровідникових приладів
Номінальний струм	16A
Максимальна номінальна робоча напруга Ue змінного струму AC	700

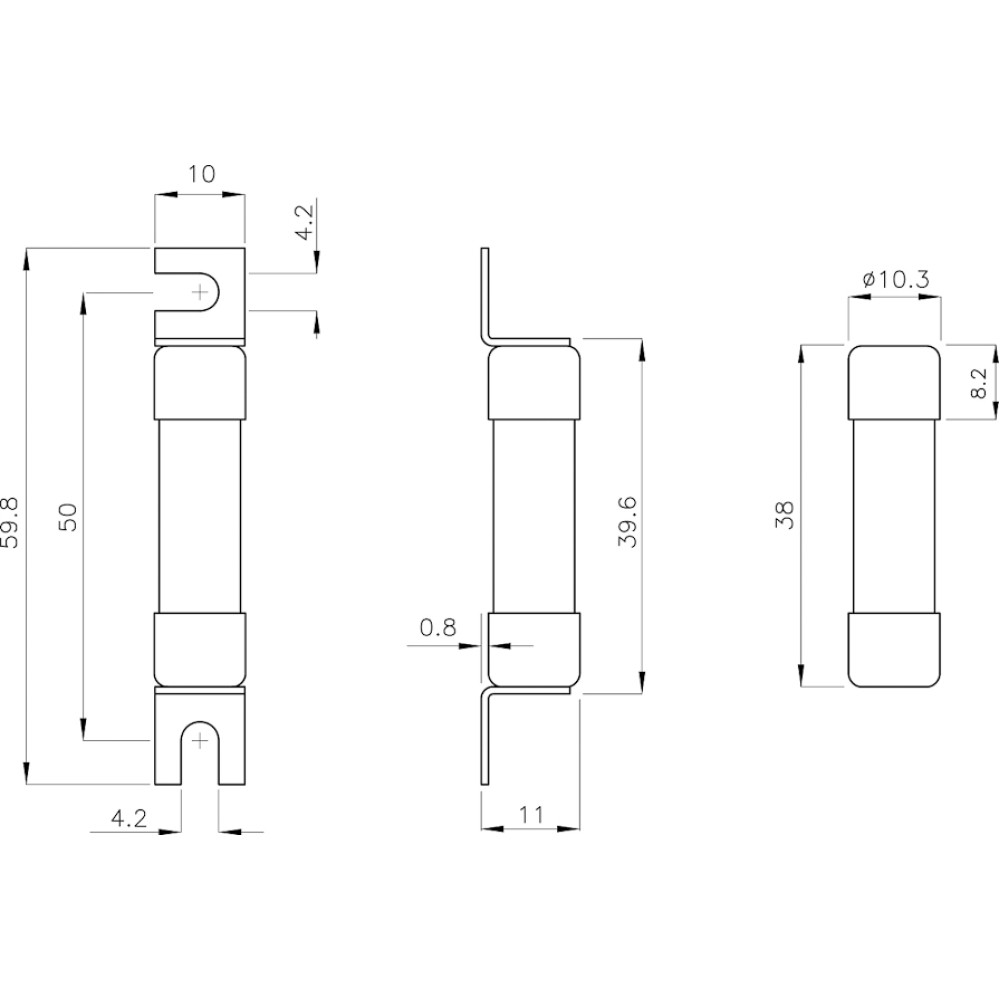

Розмір	10х38 мм
Номінальна напруга	Інші
Застосування	Інші
Розривна потужність	50kA
