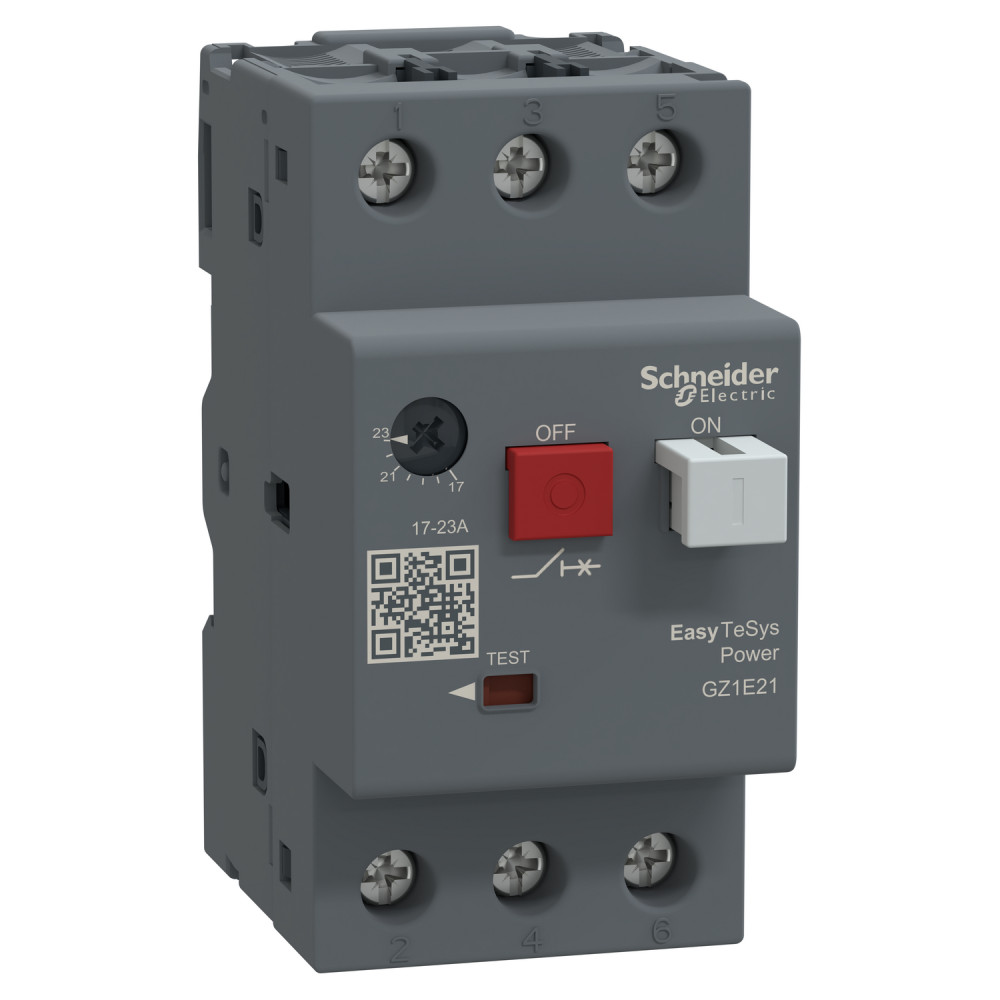

Автомат защиты двигателя 17-23А тепломагнитный расцепитель [GZ1E21] Easy TeSys GZ1E Schneider Electric

Автоматический выключатель GZ1E 17-23A, GZ1E21

---

GZ1 E — 3-полюсные термомагнитные автоматические выключатели, специально разработанные для управления и защиты двигателей, отвечающих стандартам IEC 60947-2 и IEC 60947-4-1. Диапазон настроек теплового расцепителя составляет 17-23А. Магнитный расцепитель фиксированный – 327А. При установке в корпус GV2 M*01 автоматический выключатель имеет степень защиты IP41 и IP 55 в корпусе GV2 M*02. Он обеспечивает стандартную надежность и долговечность с электрической/механической крепостью 0,1 М циклов. Подключение с помощью винтовых зажимов. Доступны во многих странах мира, сертифицированные по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine) и отвечают требованиям Green Premium (RoHs/Reach).

---

Название устройства	GZ1E
Серия продукта	Easy TeSys
[In] номинальный ток	17-23 А
[Ue] номинальное рабочее напряжение	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Мощность двигателя [кВт]	18.5-18.5 кВт на 690 В переменный ток 50/60 Гц
Стандарты	МЕК 60947-2
Категория применения	AC-3
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 60947-2
Описание полюсов	3P
Ширина	44.5 мм
Высота	89 мм
Глубина	78 мм
Масса нетто	0.26 кг
Частота сети	50/60 Гц в соответствии с МЕК 60947-2
Ток срабатывания электромагнитного расцепителя	327-327 А
Максимальная рабочая скорость	25 цикл/час
Способ крепления	гвинтами
Тип управления	Кнопочный выключатель
Отключающая способность	Icu З кА на 500 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Степень защиты	IP20 в соответствии с МЕК 60529
Механическая износостойкость	100000 циклов
Цвет	Серый (RAL 7011)
Тип сети	переменный ток
[Ui] номинальное напряжение изоляции	690 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Технология расцепителя	Тепломагнитный
Рабочая температура окружающей среды	-20-60 °C
[Ics] номинальная отключающая способность	40 % на 400/415 В переменный ток 50/60 Гц в соответствии с МЕК 60947-2
Электрическая износостойкость	100000 циклов для AC-3
Огнестойкость	960 °C в соответствии с МЕК 60695-2-1
Рассеяемая мощность	2.5 Вт (на полюс)
Клеммы подключения	Винтовой зажим 2 1-4 мм2 - жесткость кабеля: гибкий с кабельным наконечником
Страна производитель	Китай
Производитель	Schneider Electric
