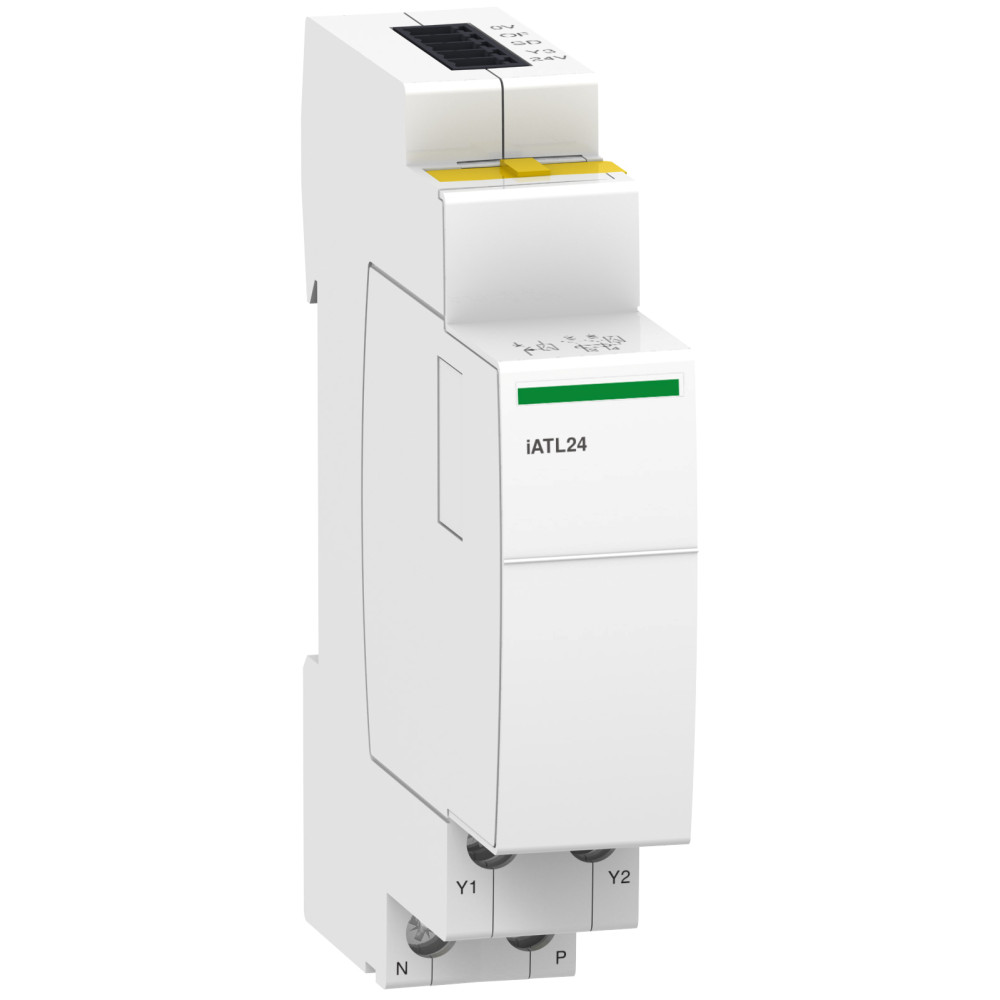

Вспомогательный контакт 1NO для ITL [A9C15424] IATL24 Schneider Electric

Вспомогательный контакт IATL24 для ITL, A9C15424

---

Вспомогательный контакт Acti9 iATL24 обеспечивает надежное управление и дистанционную индикацию с помощью вспомогательного разъема Ti24. Работает с напряжением управления 230 В. Монтаж выполняется между 2 импульсными реле iTL с помощью желтых зажимов. Степень защиты – IP20 и IP40 в корпусе. Устанавливается на DIN-рейку. Он связан с импульсными реле iTL для дистанционной индикации их рабочего состояния. Соответствует стандарту IEC 60947-1, приложение S.

---

Совместимость серии	Acti9 (Acti9 iTL) iTLc
Монтажная опора	DIN-рейка
Количество модулей Ш = 9 мм	2
Сигнальные контакты	1 нормально открытый
Ширина	18 мм
Глубина	68 мм
Высота	81 мм
Способ крепления	фиксированный, слева от СТ
Клеммы подключения	интерфейс Ti24: пружинная клемма Ti24 1 кабель(и) кабель 0.5-1.5 мм2 - гибкий
[Ui] номинальное напряжение изоляции	250 В переменный ток 50/60 Гц
Рабочая температура окружающей среды	-25-60 °C
Совместимость гребенчатых шин и распределительных	верхний: Нет
Длина зачистки проводов	интерфейс Ti24: 10 мм для верхнего соединения
Степень защиты	IP40 (Модульный щит) в соответствии с МЕК 60529
Температура окружающего воздуха для хранения	-40-80 °C
Относительная влажность	93-93 % в 40-40 °C в соответствии с МЕК 60068-2
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ
Момент затяжки	Вход: 1-1 Н.м Нижний
[Uc] напряжение схемы управления	24 В ПОСТОЯННЫЙ ТОК передний фронт
Напряжение цепи сигнализации	24 В ПОСТОЯННЫЙ ТОК: +/- 20 % 0.002...0.1 A
Поведение при пониженном напряжении	не открывается при потере 24 В DC
[Us] номинальное напряжение питания	230 В переменный ток в 50/60 Гц
Электрическая износостойкость	250000 циклов в соответствии с МЕК 60947-5-1
Производитель	Schneider Electric
Страна производитель	Испания
