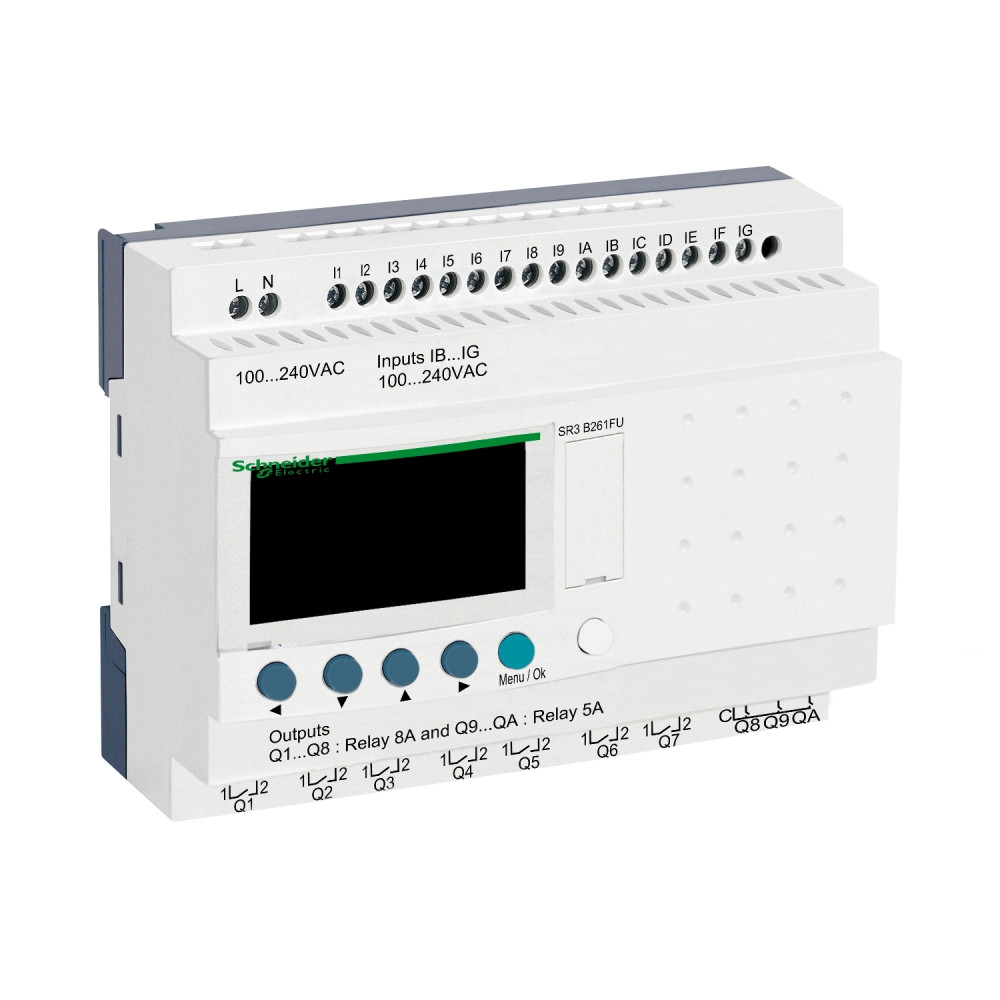

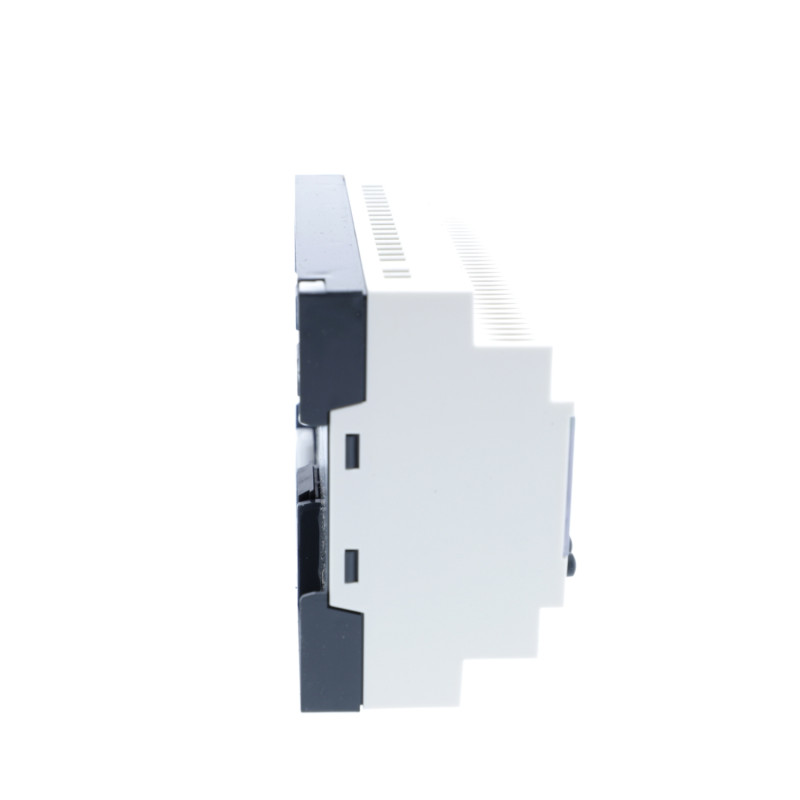

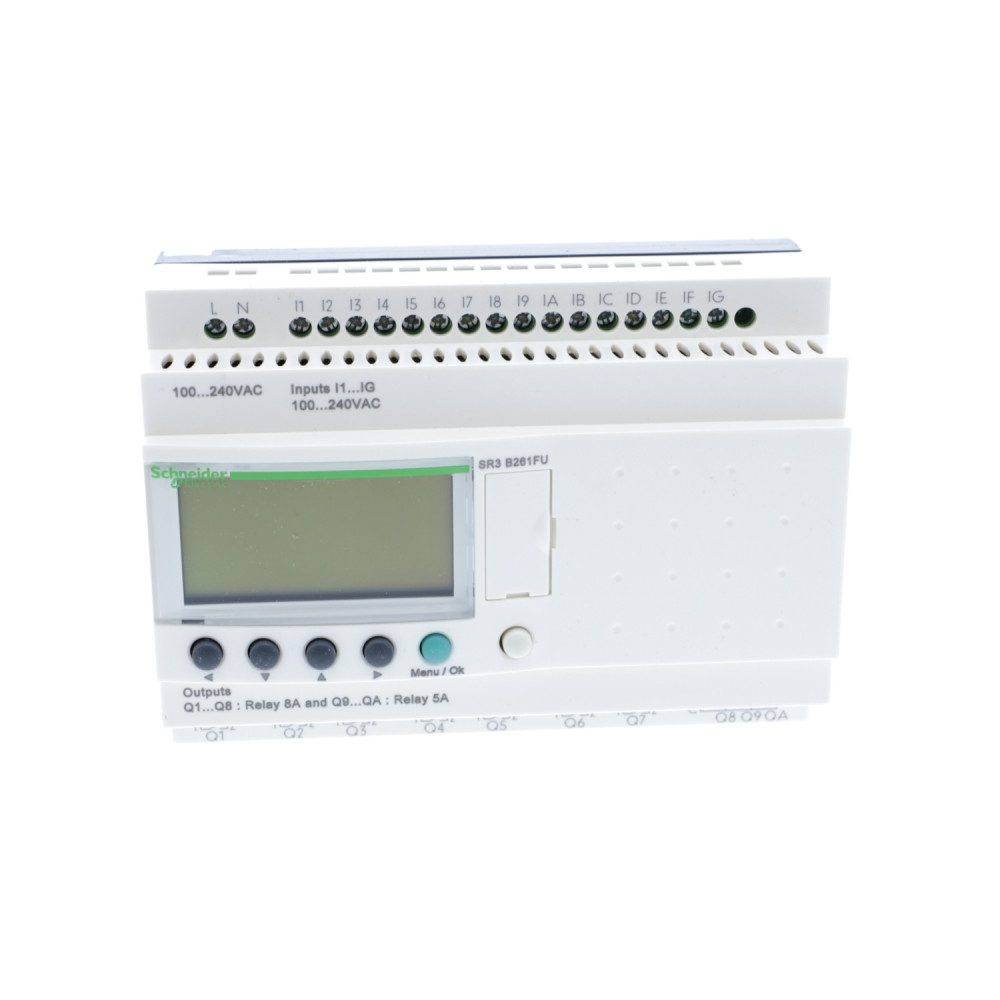

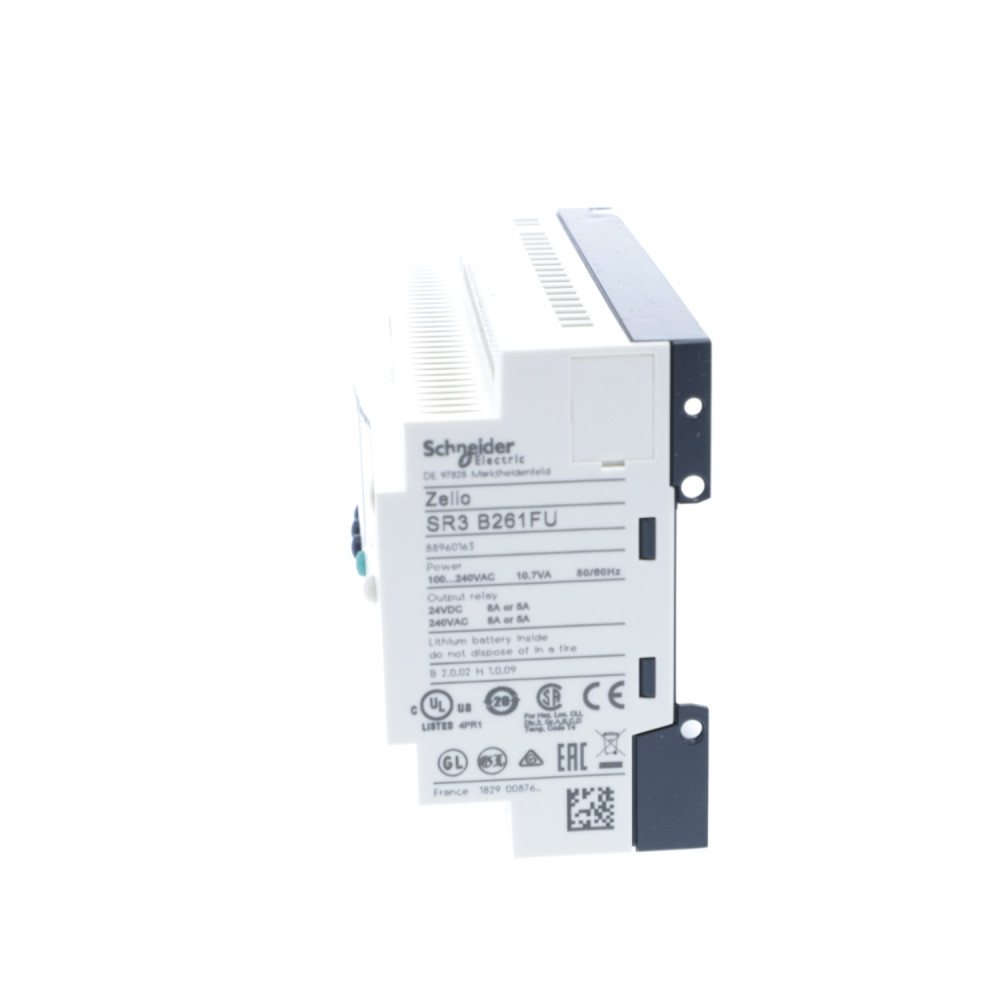

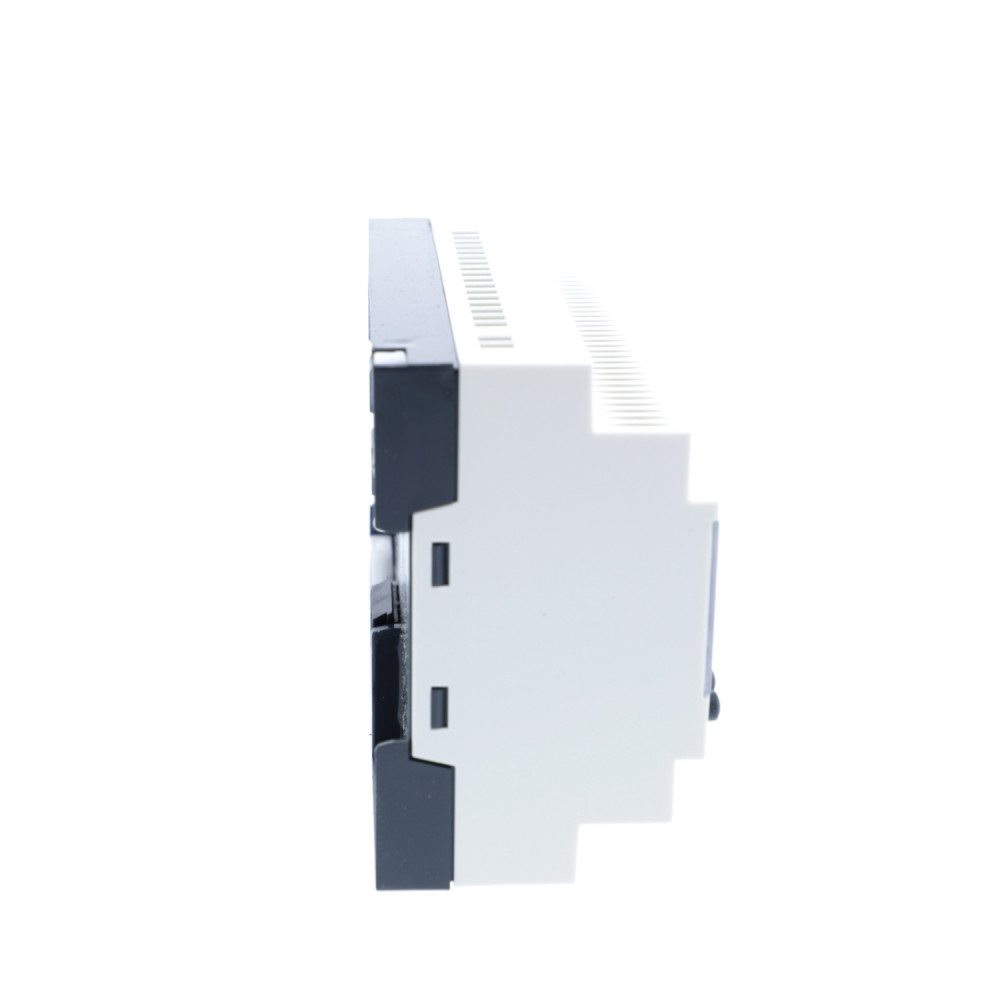

Интеллектуальное реле 26 входов/выходов 240V AC с дисплеем и часами [SR3B261FU] Zelio Logic Schneider Electric

Интеллектуальное реле 26 вход/выход, ~240В дисплей + часы, SR3B261FU

---

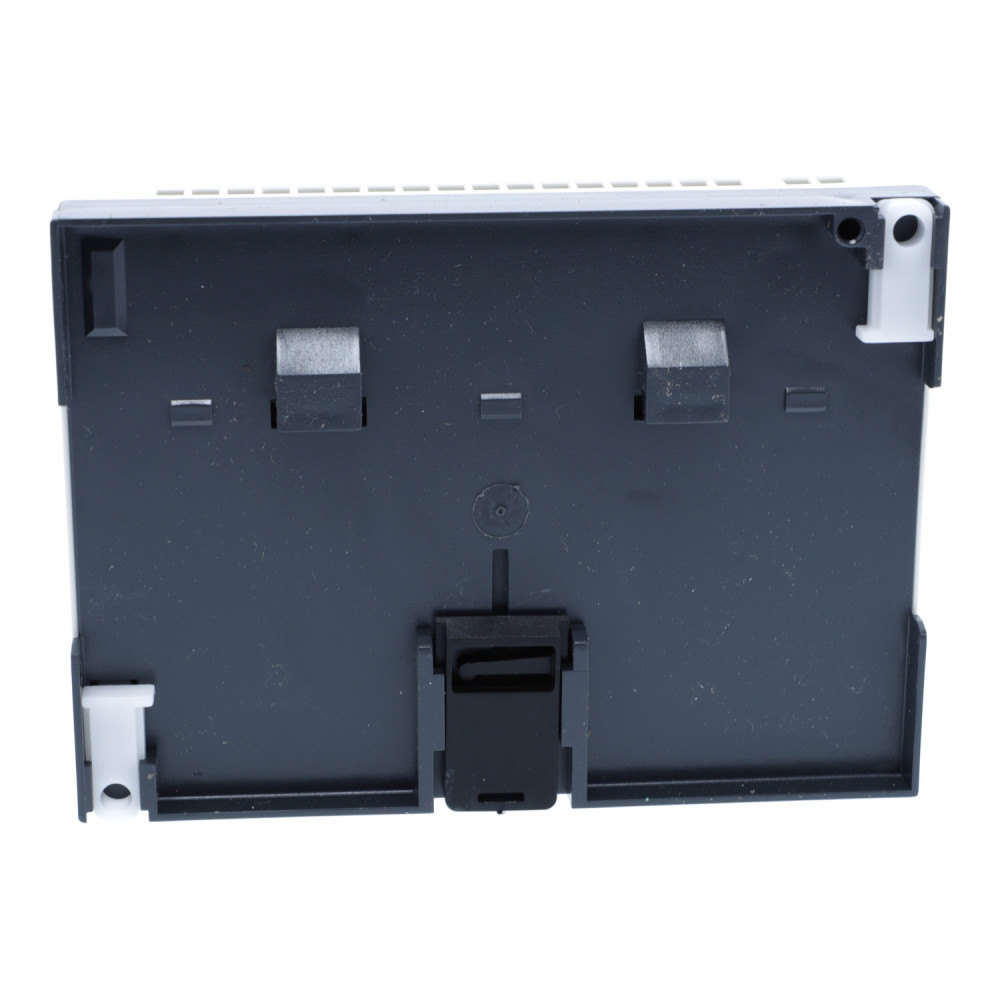

Это компактное интеллектуальное реле/программированный контроллер Zelio Logic SR3 использует 100-240 В напряжение переменного тока. Он имеет 26 входов/выходов с винтовыми клеммами. Обладает компактной конструкцией, позволяющей устанавливать его на DIN-рейку. Он также предлагает простое программирование, отображение и диагностику неполадок, дисплей и кнопки навигации. Его простая 'ladder' логика делает его адаптированным для неспециалистов.

---

Серия продукта	Zelio Logic
Тип изделия или компонент	Модульное интеллектуальное реле
Локальный дисплей	З
Количество линий схемы управления	0…500 с FBD программированием 0…240 с языком лестницы (Ladder)
Длительность цикла	6…90 мс
Срок резервного хранения данных	10 лет при 25 °C
Отклонение хода часов	12 мин/год при 0…55 °C 6 с/месяц при 25 °C
Соответствие
Память программы при каждом включении
[Us] номинальное напряжение питания	100...240 В
Пределы напряжения питания	85…264 В
Частота питающей сети	50/60 Гц
Максимальный ток источника питания	100 мА при 100 В (без удлинителя) 50 мА при 240 В (без удлинителя) 60 мА при 240 В (с удлинителями) 80 мА при 100 В (с удлинителями)
Потребляемая мощность [ВА]	12 В·А без удлинителя 17 В·А с удлинителями
Напряжение изоляции	1780 В
Тип защиты	От инверсии клемм (команды управления не выполняются)
Количество дискретных входов	16
Напряжение дискретного входа	100...240 В переменное напряжение
Ток дискретного входа	0,6 мА
Частота дискретного входа	47...53 Гц 57...63 Гц
Пороговый уровень напряжения (состояние 1)	>= 79 В для дискретного входа
Пороговый уровень напряжения (состояние 0)	<= 40 В для дискретного входа
Текущий уровень 1 гарантирован	>= 0.17 мА (дискретный вход)
Текущий уровень 0 гарантирован	<= 0.5 мА (дискретный вход)
Входное полное сопротивление	350 кОм для дискретного входа
Количество выходов	10 релейных
Пределы выходного напряжения	5...30 В постоянный ток (релейный выход) 24...250 В переменный ток
Тип контакта и соединения	Нормально открытый для релейного выхода
Тепловой выходной ток	5 А на 2 выхода для релейного выхода 8 А на 8 выходов для релейного выхода
Электрическая износостойкость	AC-12 500000 циклов при 230 В, 1,5 А для релейного выхода согласно IEC 60947-5-1 AC-15 500000 циклов при 230 В, 0,9 А для релейного выхода согласно IEC 60947-5-1 DC-12 500000 циклов при 24 В, 1,5 А для релейного выхода согласно IEC 60947-5-1 DC-13 500000 циклов при 24 В, 0,6 А для релейного выхода согласно IEC 60947-5-1
Коммутируемая способность [мА]	>= 10 мА при 12 В (релейный выход)
Рабочая частота [Гц]	0,1 Гц (при Ie) для релейного выхода 10 Гц (режим холостого хода) для релейного выхода
Механическая износостойкость	10000000 циклов для релейного выхода
[Uimp] номинальное импульсное выдерживаемое напряжение	4 кВ согласно IEC 60947-1 и IEC 60664-1
Часы	З
Время реакции	50 мс с лестничным программированием (от уровня 0 до уровня 1) для дискретного входа 50 мс с лестничным программированием (с состояния 1 в состояние 0) для дискретного входа 50...255 мс с FBD программированием (от уровня 0 до уровня 1) для дискретного входа 50...255 мс с FBD программированием (с состояния 1 в состояние 0) для дискретного входа 10 мс (от уровня 0 до уровня 1) для релейного выхода 5 мс (с состояния 1 в состояние 0) для релейного выхода
Клеммы подключения	Винтовые зажимы, 1 x 0.2...1 x 2.5 мм² (AWG 25...AWG 14) полутвердый Винтовые зажимы, 1 x 0.2...1 x 2.5 мм² (AWG 25...AWG 14) твердый Винтовые зажимы, 1 x 0.25...1 x 2.5 мм² (AWG 24...AWG 14) гибкий с наконечником Винтовые зажимы, 2 x 0.2...2 x 1.5 мм² (AWG 24...AWG 16) твердый Винтовые зажимы, 2 x 0.25...2 x 0.75 мм² (AWG 24...AWG 18) гибкий с наконечником
Момент затяжки	0,5 Н.м
Категория перенапряжения	III conforming to IEC 60664-1
Масса нетто	0,4 кг
Степень защиты	IP20 согласно IEC 60529 (клеммная колодка) IP40 согласно IEC 60529 (передняя панель)
