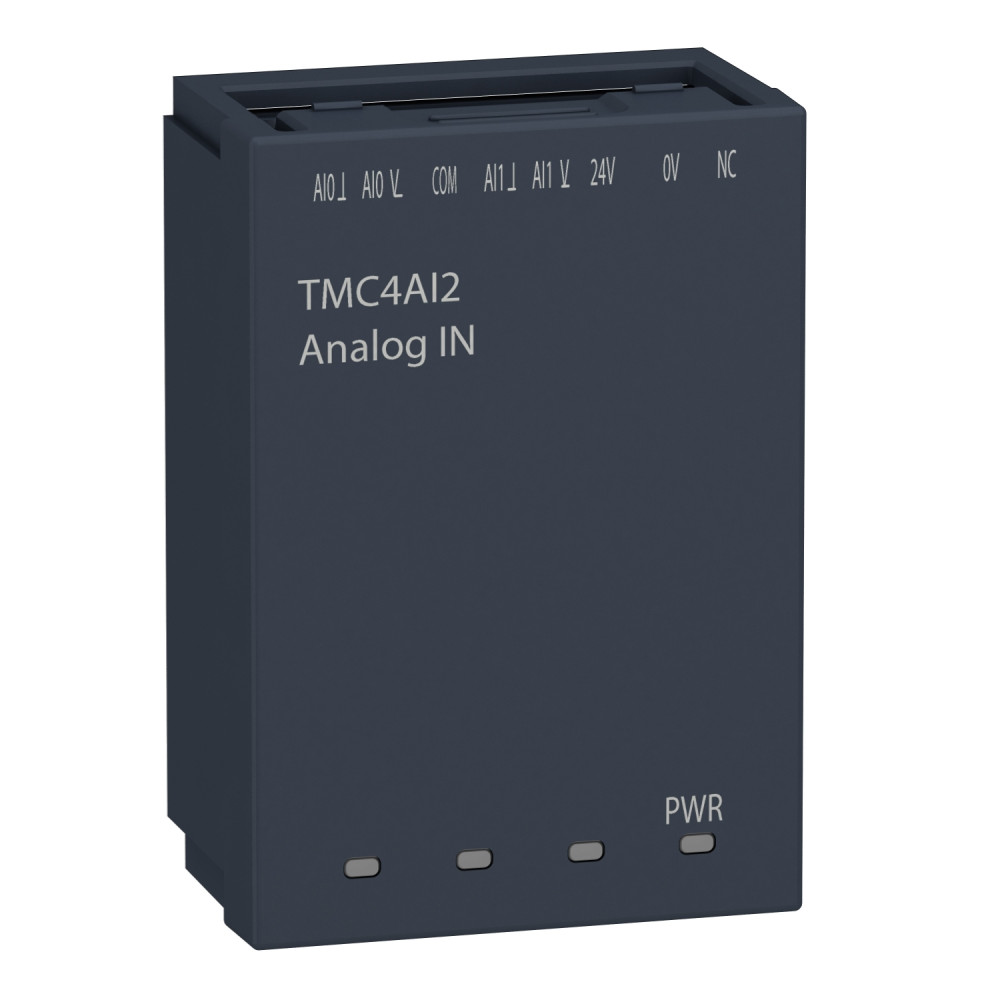

Картридж TMC4 2 аналоговых входа 10V 4-20мА [TMC4AI2] Schneider Electric

Картридж TMC4 2 входа аналоговые 0-10В/4-20мА, TMC4AI2

---

Этот продукт является частью линейки Modicon M241, предложения логических контроллеров для приложений, требующих высокой производительности. Этот аналоговый входной картридж предназначен для логических контроллеров. Он обеспечивает 2 аналоговых токовых входа с разрешением 16 бит. Максимальное расстояние экранированных скрученных пар между устройствами составляет 30 м для входа. Между входом и внутренней логикой при 500 В постоянного тока имеется изоляция, а между входами нет. Он снабжен пружинной клеммой для электрического подключения. Его размеры: 34 мм (ширина) x 21 мм (глубина) x 50 мм (высота). Вес 0,055кг. Этот аналоговый входной картридж совместим с ПЛК Modicon M241C. Достигни эталонной производительности и повысите доходность с помощью Modicon M241 с помощью интуитивно понятного машинного программирования с помощью EcoStruxure Machine Expert, готовых к использованию программ и функциональных блоков.

---

Серия продукта	Modicon M241
Тип изделия или компонента	Картридж аналогового входа
Совместимость продуктов	Modicon M241C
Количество аналоговых входов	2
Тип аналогового входа	ток 4...20 мА, ток 0...20 мА, напряжение 0...10 В
Разрешающая способность аналогового входа	12 бит
Значение младшего бита	1 мВ напряжение, 2 мкА ток
Длительность выборки	10 мс
Абсолютная погрешность измерения	+/- 0.2 % полной шкалы при 25 °C
Температурное отклонение	+/- 0,006 % FS/°C
Стабильность и повторяемость	+/- 0,2 %FS
Нелинейность	+/- 0,05 %FS
Перекрестное наведение	80 дБ
Тип кабеля	Экранированная витая пара
Электрическое соединение	1 x 1.5 мм² клемма с пружинными контактами, шаг 3.5 мм
Максимальная длина кабеля между устройствами	<30 м
Изоляция	Между входом и внутренней логикой 500 В постоянный ток, Неизолированный между входами
Диапазон напряжения питания	20,4…28,8 В
Местная сигнализация	1 светодиод (зелёный) for PWR
Высота	50 мм
Глубина	21 мм
Ширина	34 мм
Масса нетто	0,055 кг
Допустимая длительная перегрузка	40 мА (ток), 30 В (напряжение)
Входное полное сопротивление	<= 250 Ом (ток), >= 1 МОм (напряжение)
Стойкость к коротким перебоям потребления	10 мс
