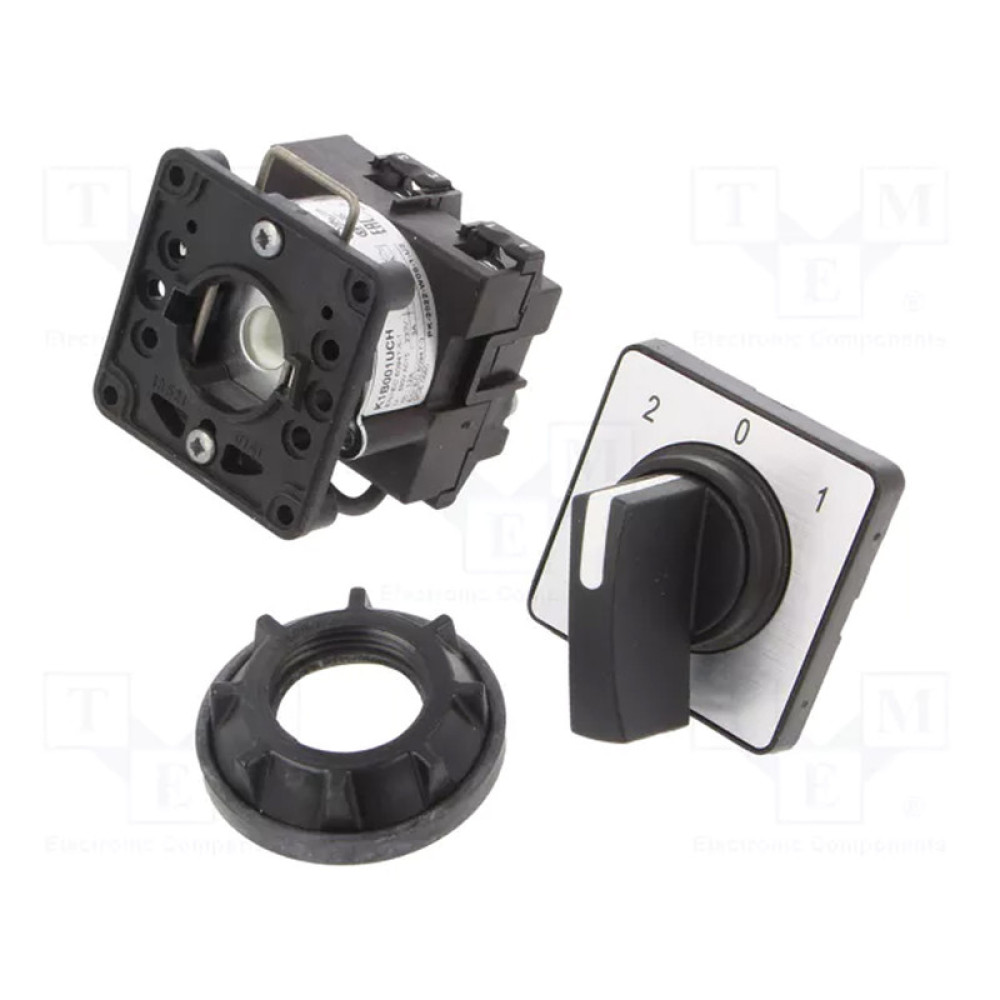

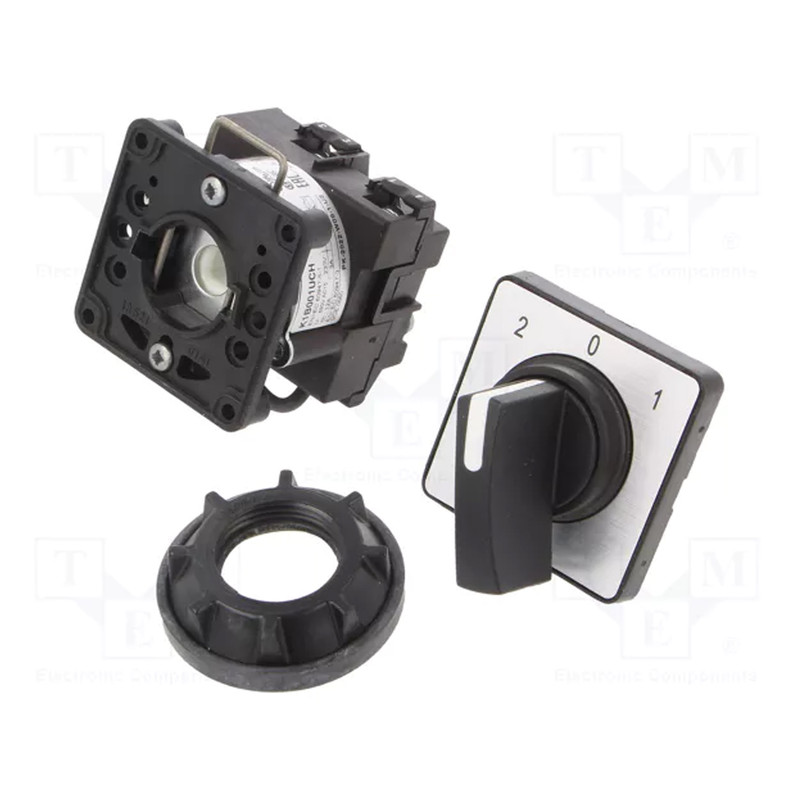

Пакетный переключатель "2-0-1" 1P 12A 400V [K1B001UCH] Harmony K Schneider Electric

Кулачковый переключатель 22мм 12А 2+0, K1B001UCH

---

Этот полнофункциональный переключатель Harmony K1 имеет 1 полюс (1P). Он имеет номинальный ток 12A, способ крепления на винтовых зажимах и цвет металлик с черной маркировкой. Имеет маркировку «2 – 0 – 1», что указывает на положение переключателя. Этот кулачковый/селекторный переключатель с металлической головкой предназначен для большинства промышленных и технологических приложений благодаря компактному размеру, легкой интеграции с блоками диаметром 16 мм и 22 мм и имеет несколько функций выбора. Между положениями переключения он имеет угол 45 градусов. Степень защиты IP65 на передней части позволяет устанавливать устройство в суровых (трудных) условиях или на улице.

---

Серия продукта	Harmony K
Функция кулачкового переключателя	переключатель
Описание полюсов	1P
[Ith] условный тепловой ток	12 А
Положение выключено	с выключенным положением
Рабочая температура окружающей среды	-25-55 °C
Защита от короткого замыкания	16 А патрон предохранитель, тип gG
Способ крепления	Отверстие Ø 22 мм
Описание маркировки	с металлик условные отметки, 2 - 0 - 1 черный обозначение
Степень защиты	IP65 в соответствии с МЕК 60529
Ток короткого замыкания	10000 А
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 947-1
Тип исполнительного механизма	Черная ручка, довжина = 35 мм
Угол переключения	45 °
Переключение позиций	вправо: 0° - 45°
Электрическое соединение	зажимные винтовые клеммы Твердый, момент затяжки: 1 x 2.5 мм2
Электрическая износостойкость	500000 циклов AC-3
[Ui] наминальное напряжение изоляции	690 В (степень загрязнения 3) в соответствии с МЕК 60947-1
Работа контакта	Медленное размыкание
Тип головки кулачкового переключателя	с передней панелью 45 x 45 мм
Механическая износостойкость	1000000 циклов
Замок поворотной ручки	отстутствует
Возвращение	отстутствует
Габаритная ширина CAD	45 мм
Габаритная высота CAD	50 мм
Габаритная глубина CAD	49 мм
Масса нетто	0.135 кг
Защитная обработка	TC
Номинальная рабочая мощность [Вт]	8300 В AC-21, 400 В 3 фазы в соответствии с МЕК 947-3
[Ie] номинальный рабочий переменный ток	3 А на 230 В AC-15 в соответствии с МЕК 947-5-1
Страна производитель	Чехия
Производитель	Schneider Electric
