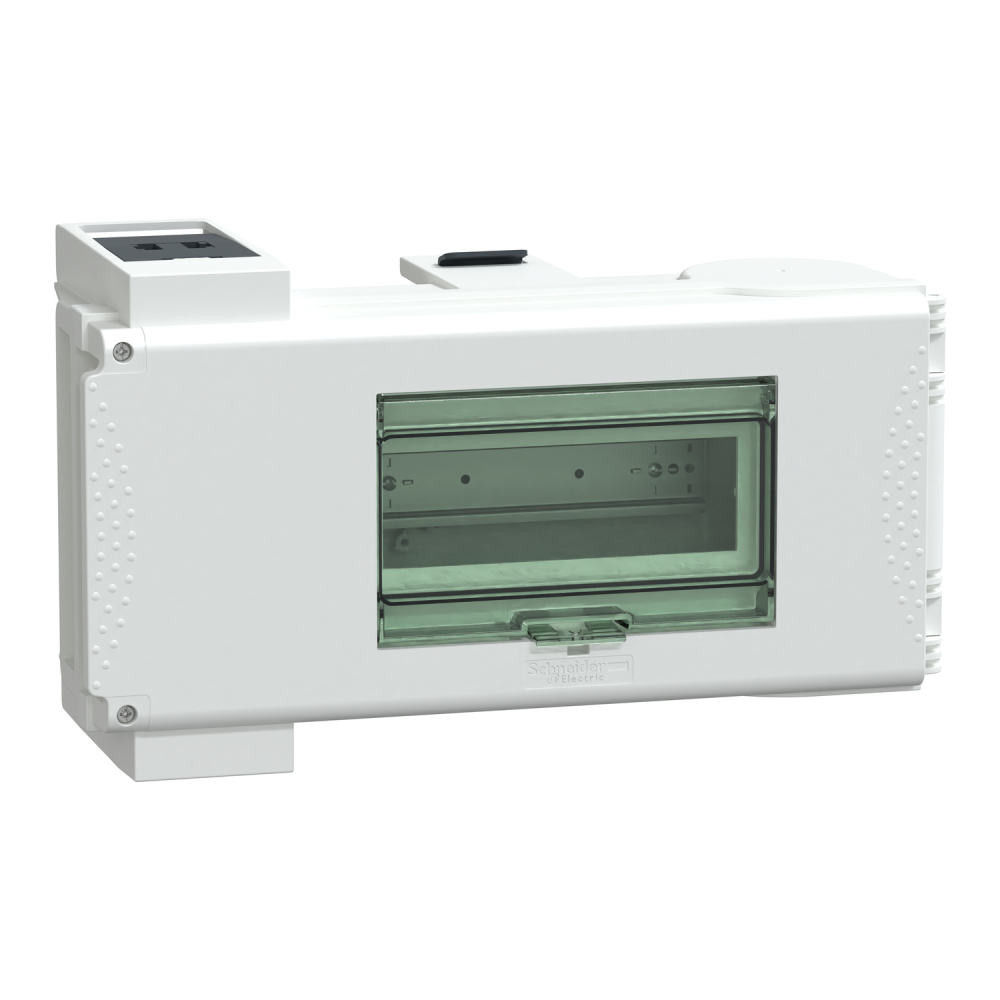

Відгалужна коробка 63А 400В 8 модулів пластик 444x220x133мм для шинопровіду [KSB63SM48] Canalis Schneider Electric

Елемент відгалудження 8 модулів шинопровід Canalis 63А 400В, KSB63SM48

---

Відгалужна коробка Canalis для КТ і КС. Застосовується для розподілу середньої потужності та систем заземлення TT, IT і TN-S. Робоча напруга від 230 В змінного струму 50/60 Гц до 690 В змінного струму 50/60 Гц. Номінальний робочий струм 63А. Монтаж за допомогою вставного модуля з фіксованою полярністю. Поверхня білого кольору RAL 9001. Полярність шинопроводу 3L+N+PE. Забезпечує захист мініатюрного автоматичного вимикача (MCB) (Автоматичний вимикач замовляється окремо). Забезпечує відключення відвідного блоку шляхом висовування з відкриттям передніх дверей. Сумісність шинопроводів Canalis KS зі вставними розетками. Передбачено захист IP55 відповідно до IEC 60529. IK08 відповідає IEC 62262. Сумісно з IEC 61439-1 та IEC 61439-6. Також відповідає Green Premium (RoHS/REACH).

---

Серія продукту	Canalis
Сумісність серії	Canalis (KS) шинопровід; Canalis (KT) шинопровід
Тип виробу або компоненту	Відгалужувач
Сумісність з шинопроводом	Canalis KS шинопровід вбудований; Canalis KT шинопровід з KS тип вбудований
[Ie] номінальний робочий струм	63 А
Тип захисту	Автоматичний вимикач: мініатюрний автоматичний вимикач (MCB)
Спосіб кріплення	Вбудований з фіксованою полярністю
Полярність відгалужувальної коробки	3L+N+PE
Колір	Білий (RAL 9001)
Область застосування продукту	Середній розподіл електроенергії
Додаткове обладнання	автоматичний вимикач замовляється окремо
[Ue] номінальна робоча напруга	230...690 В залежно від захисного пристрою
[Uimp] номінальна імпульсна витримувана напруга	6,8 кВ
[Ui] номінальна напруга ізоляції	400 В / 500 В / 690 В залежно від захисного пристрою
Частота мережі	50/60 Гц
Електричне з'єднання	Наконечники - ISO63 16 мм² гнучкий; Наконечники - ISO63 16 мм² жорсткий
Сторона відкривання дверей/кришки	Правий
Режим вимкнення блоку відгалудження	Відкриванням дверцят
Стандарти	МЕК 61439-6; МЕК 61439-1
Матеріал корпусу	Пластик
Кількість модулів Ш = 18 мм	8
Ширина	444 мм
Глибина	133 мм (432,5 мм при відкритих дверцятах)
Висота	220 мм
Маса нетто	2,4 кг
Система заземлення	TT; TN-S; IT
Ступінь захисту	IP55 відповідно до МЕК 60529
Ступінь ударозахисту	IK08 відповідно до МЕК 62262
